Memmert Entry port opties

Memmert biedt verschillende Entry port opties voor het doorvoeren van kabels, slangen, sensoren en andere aansluitingen door de wand van een oven.

De doorvoeren zijn verkrijgbaar met verschillende diameters en op verschillende posities. De standaard 23 mm uitvoeringen worden aan de zijkant geplaatst. Grotere doorvoeren worden meestal aan de achterzijde geplaatst.

23 mm Entry ports

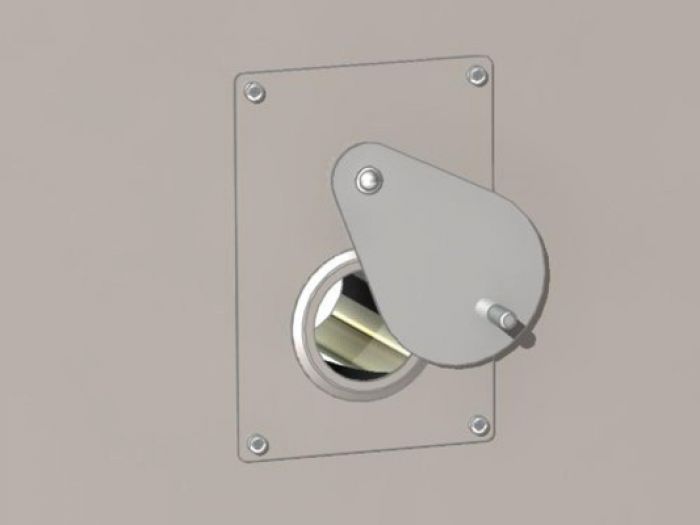

De meest gebruikte uitvoering heeft een vrije diameter van 23 mm. De doorvoer wordt afgesloten met een klep wanneer deze niet wordt gebruikt.

F0 – links midden

De F0 is een 23 mm doorvoer aan de linkerzijde van de oven. De standaardpositie is links, midden/midden.

Deze uitvoering is geschikt voor het doorvoeren van kabels, slangen en andere aansluitingen.

F1 – links boven

De F1 heeft een vrije diameter van 23 mm en bevindt zich aan de linkerzijde, midden/boven.

F2 – rechts midden

De F2 is een 23 mm doorvoer aan de rechterzijde. De standaardpositie is rechts, midden/midden.

F3 – rechts boven

De F3 heeft een vrije diameter van 23 mm en bevindt zich aan de rechterzijde, midden/boven.

F4 – links, speciale positie

De F4 is een 23 mm doorvoer aan de linkerzijde op een speciaal gekozen positie.

Bij bestelling moet de gewenste positie worden opgegeven. Dit maakt F4 geschikt wanneer een standaardpositie niet aansluit op de installatie.

F5 – rechts, speciale positie

De F5 is een 23 mm doorvoer aan de rechterzijde op een speciale positie.

Ook hierbij moet de exacte positie bij bestelling worden opgegeven.

F6 – achterzijde, speciale positie

De F6 is een 23 mm doorvoer aan de achterzijde van de oven.

De exacte positie kan worden bepaald en moet bij bestelling worden opgegeven.

Grotere Entry ports

Voor dikkere kabelbundels, leidingen of andere aansluitingen zijn grotere doorvoeren beschikbaar.

D6 – 14 mm

De D6 heeft een vrije diameter van 14 mm.

De doorvoer wordt afgesloten met een klep en wordt op een speciale positie aan de achterzijde geplaatst. De exacte positie moet bij bestelling worden opgegeven.

F7 – 38 mm

De F7 heeft een vrije diameter van 38 mm.

Deze doorvoer is bedoeld voor grotere aansluitingen en wordt op een speciale positie aan de achterzijde geplaatst.

F8 – 57 mm

De F8 heeft een vrije diameter van 57 mm.

Deze uitvoering biedt extra ruimte voor grotere kabels, slangen en aansluitingen. De positie wordt aan de achterzijde gekozen.

Bij UF-, UFplus-, UFm- en UFmplus-modellen in de formaten 30 tot en met 75 is deze optie niet beschikbaar.

F9 – 100 mm

De F9 heeft een vrije diameter van 100 mm.

Dit is de grootste standaard Entry port binnen deze serie. De doorvoer wordt aan de achterzijde geplaatst en de exacte positie moet bij bestelling worden opgegeven.

Bij UF-, UFplus-, UFm- en UFmplus-modellen in formaat 75 is deze optie niet beschikbaar.

Overzicht Entry ports

D6: 14 mm – achterzijde, speciale positie

F0: 23 mm – links, midden/midden

F1: 23 mm – links, midden/boven

F2: 23 mm – rechts, midden/midden

F3: 23 mm – rechts, midden/boven

F4: 23 mm – links, speciale positie

F5: 23 mm – rechts, speciale positie

F6: 23 mm – achterzijde, speciale positie

F7: 38 mm – achterzijde, speciale positie

F8: 57 mm – achterzijde, speciale positie

F9: 100 mm – achterzijde, speciale positie

Flap als afsluiting

De standaard Entry ports worden afgesloten met een klep. Hierdoor blijft de opening gesloten wanneer geen kabel of aansluiting wordt doorgevoerd.

Dit helpt om de gewenste omstandigheden in de werkkamer zo goed mogelijk te behouden.

Entry ports voor vochtige of vrijwel gasdichte toepassingen

Memmert levert voor bepaalde modellen ook speciale Entry ports met een siliconen stopper. Deze uitvoeringen zijn bijvoorbeeld beschikbaar als vochtbestendige of gasdichte doorvoer.

Bij deze uitvoeringen wordt de 23 mm opening afgesloten met een klep en siliconen stopper. Voor sommige modellen zijn ook 40 mm uitvoeringen beschikbaar.

Voor de UN/UF-universele ovens zijn daarnaast uitvoeringen beschikbaar waarbij de binnenruimte vrijwel gasdicht wordt gemaakt. Optie K3 combineert dit met inlaat en uitlaat via twee buizen met kogelkranen.

Belangrijk bij het kiezen van een Entry port

Bij de keuze zijn vooral vier punten belangrijk:

Diameter: 14, 23, 38, 57 of 100 mm

Positie: links, rechts of achterzijde

Exacte positie: standaard of speciaal bepaald

Toepassing: kabels, sensoren, slangen, leidingen of grotere aansluitingen

De beschikbare combinatie is afhankelijk van het type Memmert-apparaat en het formaat. Bij speciale posities moet de exacte locatie vooraf worden opgegeven.

Advies en service van Dijkstra Vereenigde

Dijkstra Vereenigde helpt bij het kiezen van de juiste Entry port voor de gewenste toepassing. Daarbij wordt gekeken naar de diameter, positie en het type aansluiting.

Bij maatwerkconfiguraties kan vooraf worden bepaald welke doorvoer het beste past bij kabels, slangen, sensoren of procesaansluitingen.

Zo wordt de Memmert oven technisch voorbereid op het dagelijkse laboratoriumproces.
