Vacuubrand MD 4C EX+AK+EK Atex pompopstelling 3mbar 3,7m3/h

VACUUBRAND MD 4C EX +AK+EK chemie-vacuümsysteem

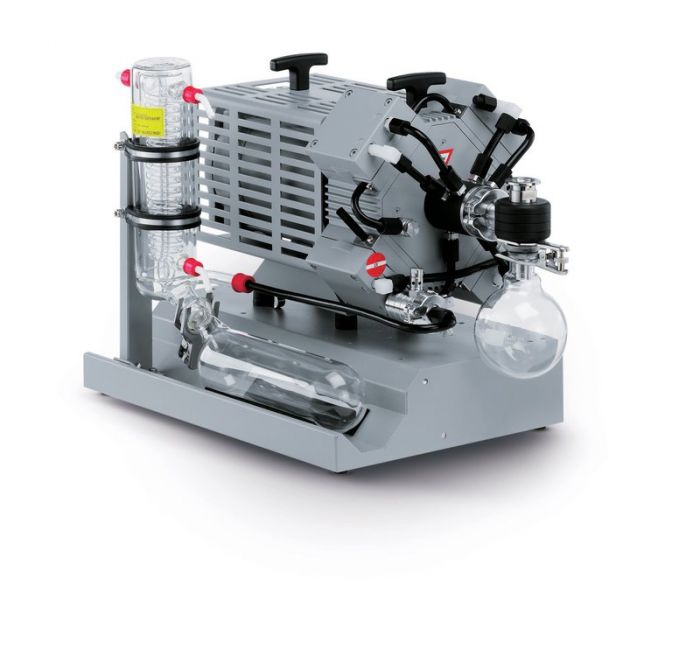

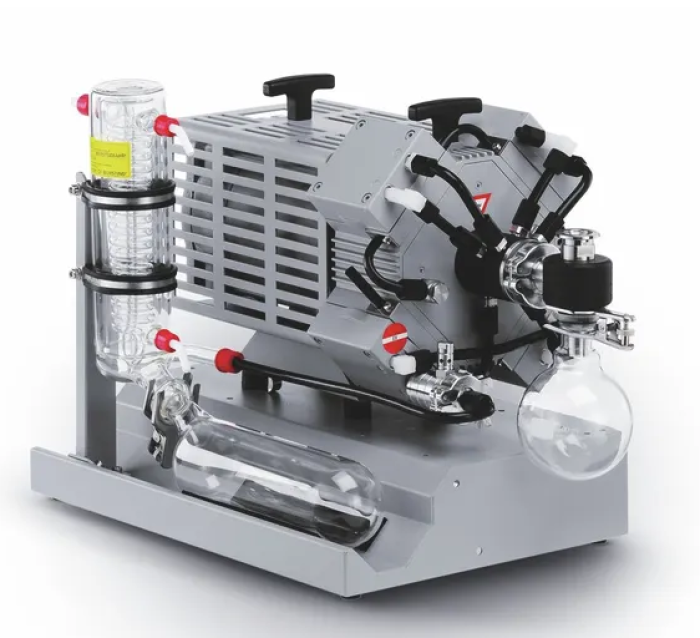

Het VACUUBRAND MD 4C EX +AK+EK is een compleet chemie-vacuümsysteem voor veeleisende ATEX-toepassingen. Het systeem combineert een chemisch bestendige membraanpomp met een AK-inlaatafscheider en EK-emissiecondensor.

De MD 4C EX is een olievrije, driefasige membraanpomp met vier pompkoppen. Het systeem bereikt een eindvacuüm van 3 mbar en een pompcapaciteit van 3,7 m³/h bij 50 Hz. Met gasballast bedraagt het eindvacuüm 10 mbar.

ATEX-uitvoering voor veeleisende toepassingen

De MD 4C EX is ontwikkeld voor toepassingen waarbij explosieve atmosferen kunnen voorkomen. De pomp heeft een drukvaste motor met geïntegreerde beveiliging tegen overbelasting en oververhitting.

De pomp beschikt daarnaast over interne en uitgaande overdrukbeveiliging. De veiligheidsmembraantechnologie biedt mogelijkheden voor inertgas-spoeling en detectie van membraanbreuk.

De ATEX-classificatie omvat:

Pompzijde: II 2G Ex h IIC T3 Gb X

Omgeving zonder inertgas-spoeling: II 3G Ex h IIB T4 Gc X

Omgeving met inertgas-spoeling: II 2G Ex h IIB T4 Gb X

Motor: II 2G Ex db IIB T4 Gb

Bij ATEX-toepassingen moet de classificatie altijd worden afgestemd op de volledige installatie.

Chemisch bestendige membraanpomp

De MD 4C EX is ontworpen voor het continu verpompen van chemisch agressieve gassen en dampen. De driefasige uitvoering levert een eindvacuüm van 3 mbar.

De pomp heeft een hoge chemische bestendigheid en een goede tolerantie voor condensabele dampen. De gasballast ondersteunt processen waarbij oplosmiddeldampen ontstaan.

AK-inlaatafscheider

Aan de inlaatzijde is een AK-afscheider gemonteerd. Deze afscheider houdt deeltjes en vloeistofdruppels tegen voordat deze de pomp bereiken.

Hierdoor wordt de pomp beschermd tegen verontreiniging en condensaat. Dit maakt het systeem geschikt voor processen met grotere hoeveelheden condensabele dampen.

EK-emissiecondensor voor oplosmiddelterugwinning

Aan de uitlaatzijde bevindt zich de EK-emissiecondensor. Deze compacte condensor koelt de afgevoerde dampen en zorgt voor een zeer efficiënte terugwinning van oplosmiddelen.

Volgens VACUUBRAND maakt de EK een terugwinning van bijna 100% van de oplosmiddelen mogelijk. Dit beperkt de uitstoot van oplosmiddeldampen en ondersteunt hergebruik van oplosmiddelen.

Toepassingen

De MD 4C EX +AK+EK is geschikt voor toepassingen waarbij chemische bestendigheid, ATEX-veiligheid en dampverwerking belangrijk zijn.

Denk onder andere aan:

Rotatieverdampers

Vacuümdroogovens met potentieel explosieve atmosferen

Verdamping van oplosmiddelen

Chemische processen en synthese

Vacuümtoepassingen met condensabele dampen

Processen waarbij oplosmiddelterugwinning gewenst is

Grotere vacuümsystemen met hoge pompcapaciteit

VACUUBRAND noemt vooral rotatieverdampers en droogovens met potentieel explosieve atmosferen als typische toepassingen.

Belangrijkste technische gegevens

Pomptype: chemie-membraanpomp

Aantal koppen: 4

Aantal trappen: 3

Maximale pompcapaciteit: 3,7 m³/h bij 50 Hz

Eindvacuüm: 3 mbar

Eindvacuüm met gasballast: 10 mbar

Inlaataansluiting: kleine flens KF DN25

Uitlaataansluiting: slangaansluiting DN8–10 mm

Koelwateraansluiting: 2 × slangaansluiting DN6–8 mm

Nominaal motorvermogen: 0,25 kW

Nominaal motortoerental: 1500 min⁻¹

Netspanning: 230 V

Frequentie: 50 Hz

Beschermingsklasse: IP54

Afmetingen: 600 × 365 × 420 mm

Gewicht: 38,5 kg

Geluidsniveau: 53 dBA

ATEX-uitvoering: ja

Stekker: niet meegeleverd

Compleet geleverd

Het systeem wordt volledig gemonteerd geleverd met de AK-inlaatafscheider en EK-emissiecondensor. Ook wordt een handleiding meegeleverd.

Daarnaast wordt een 10 meter lange voedingskabel met open draadeinden geleverd. Er wordt geen stekker meegeleverd.

De aansluiting van de voedingskabel moet passend en volgens de geldende voorschriften worden uitgevoerd.

Een antistatische PTFE-slang van 1000 mm met KF DN25-kleinflenzen is onderdeel van de uitvoering. Ook is een originele set met membranen en kleppen beschikbaar als accessoire.

Bij de glasdelen moet bescherming tegen breuk en schokken door de gebruiker worden voorzien.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt sterk af van het proces, de dampen en het gewenste vacuüm. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-configuratie en toepassing.

Bij ATEX-toepassingen is een juiste beoordeling van de complete installatie belangrijk. Daarom kijken we niet alleen naar de pomp, maar naar de volledige toepassing.

Bij storingen kan de technische service van Dijkstra Vereenigde ondersteunen. Ook kunnen originele VACUUBRAND-kleppen en membranen worden geleverd.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
