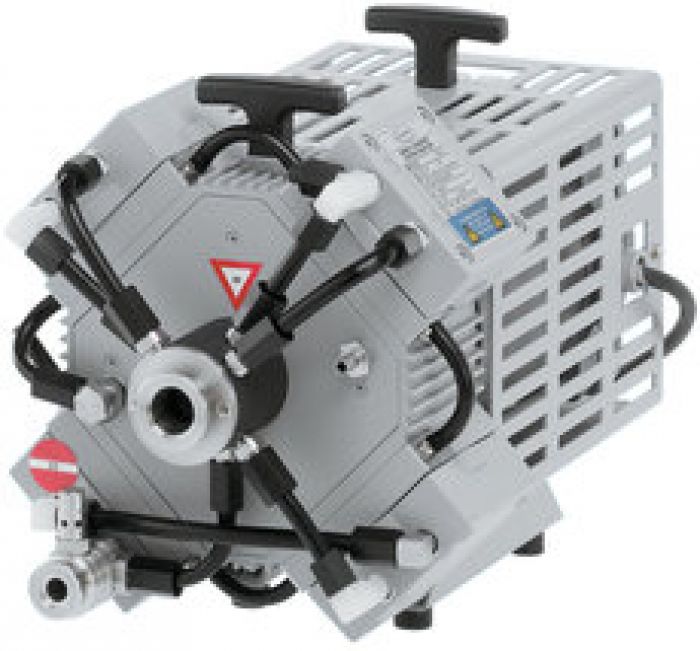

Vacuubrand MD 4C EX ATEX membraanpomp 3 mbar 3,7 m3/h

VACUUBRAND MD 4C EX chemie-membraanpomp

De VACUUBRAND MD 4C EX is een chemisch bestendige membraanpomp voor ATEX-toepassingen. De olievrije pomp is geschikt voor chemisch agressieve gassen en dampen.

De driefasige pomp heeft vier pompkoppen en drie trappen. Het eindvacuüm bedraagt 3 mbar. Met gasballast bedraagt het eindvacuüm 10 mbar. De maximale pompcapaciteit bedraagt 3,7 m³/h bij 50 Hz.

ATEX-uitvoering voor veeleisende toepassingen

De MD 4C EX is ontwikkeld voor toepassingen waarbij explosieve atmosferen kunnen voorkomen. De ATEX-goedkeuring geldt voor het inwendige van de pomp en de omgeving.

De pomp heeft een drukvaste motor met geïntegreerde beveiliging tegen overbelasting en oververhitting. Hierdoor is geen extra specifieke overstroombeveiliging nodig.

De ATEX-classificatie omvat:

Pompzijde: II 2G Ex h IIC T3 Gb X

Omgeving zonder inertgas-spoeling: II 3G Ex h IIB T4 Gc X

Omgeving met inertgas-spoeling: II 2G Ex h IIB T4 Gb X

Motor: II 2G Ex db IIB T4 Gb

Bij ATEX-toepassingen moet de classificatie altijd worden afgestemd op de volledige installatie.

Chemisch bestendige membraanpomp

De MD 4C EX is geschikt voor het continu verpompen van chemisch agressieve gassen en dampen. De drie trappen zorgen voor een eindvacuüm van 3 mbar.

Alle onderdelen die met het medium in contact komen zijn chemisch bestendig. De gebruikte materialen zijn grotendeels antistatisch.

De olievrije werking voorkomt verontreiniging door pompolie. Dit maakt de pomp geschikt voor veeleisende chemische processen.

Gasballast voor condensabele dampen

De MD 4C EX kan worden gebruikt met gasballast. Hierdoor kunnen condensabele dampen beter worden verwerkt.

Het eindvacuüm bedraagt 3 mbar zonder gasballast. Met gasballast bedraagt het eindvacuüm 10 mbar.

Een afzonderlijk gasballast-aansluitdeel voor inertgas wordt meegeleverd.

Veiligheidsmembraantechnologie

De pomp beschikt over veiligheidsmembranen en interne overdrukbeveiliging. Ook aan de uitlaatzijde is een overdrukbeveiliging aanwezig.

De veiligheidsmembraantechnologie kan worden uitgebreid met detectie van membraanbreuk. Ook is inertgas-spoeling mogelijk.

Toepassingen

De MD 4C EX is geschikt voor toepassingen waarbij chemische bestendigheid en ATEX-veiligheid belangrijk zijn.

Denk onder andere aan:

Rotatieverdampers

Vacuümdroogovens

Verdamping van oplosmiddelen

Chemische processen en synthese

Verpompen van agressieve gassen

Verpompen van condensabele dampen

Vacuümprocessen met explosiegevaar

VACUUBRAND noemt vooral rotatieverdampers en droogovens met potentieel explosieve atmosferen als typische toepassingen.

Belangrijkste technische gegevens

Pomptype: chemie-membraanpomp

Aantal koppen: 4

Aantal trappen: 3

Maximale pompcapaciteit: 3,7 m³/h bij 50 Hz

Eindvacuüm: 3 mbar

Eindvacuüm met gasballast: 10 mbar

Maximale tegendruk: 1,1 bar absoluut

Inlaataansluiting: kleine flens KF DN25

Uitlaataansluiting: kleine flens KF DN16

Motorvermogen: 0,25 kW

Motortoerental: 1500 min⁻¹

Netspanning: 230 V

Frequentie: 50 Hz

Beschermingsklasse: IP54

Afmetingen: 440 × 265 × 305 mm

Gewicht: 30,2 kg

Geluidsniveau: 53 dBA

ATEX-uitvoering: ja

Stekker: niet meegeleverd

Voedingskabel: 10 meter, zonder stekker

Compleet geleverd

De MD 4C EX wordt volledig gemonteerd geleverd met handleiding. Daarnaast wordt een 10 meter lange voedingskabel zonder stekker meegeleverd.

Let op: er wordt geen stekker meegeleverd. De voedingskabel heeft open draadeinden en moet passend worden aangesloten.

Een afzonderlijk gasballast-aansluitdeel voor gebruik met inertgas is onderdeel van de levering.

Als accessoire zijn onder andere antistatische PTFE-slangen met KF-kleinflenzen beschikbaar. Ook is een originele set met membranen en kleppen beschikbaar voor onderhoud.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van het proces, de dampen en het gewenste vacuüm. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-configuratie en toepassing.

Bij ATEX-toepassingen is een beoordeling van de complete installatie belangrijk. Daarom kijken we niet alleen naar de pomp, maar naar de volledige toepassing.

Bij storingen kan de technische service van Dijkstra Vereenigde ondersteunen. Ook kunnen originele VACUUBRAND-kleppen en membranen worden geleverd.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
