Vacuubrand MD 4C EX VARIO ATEX membraanpomp 3mbar 3,7m3/h

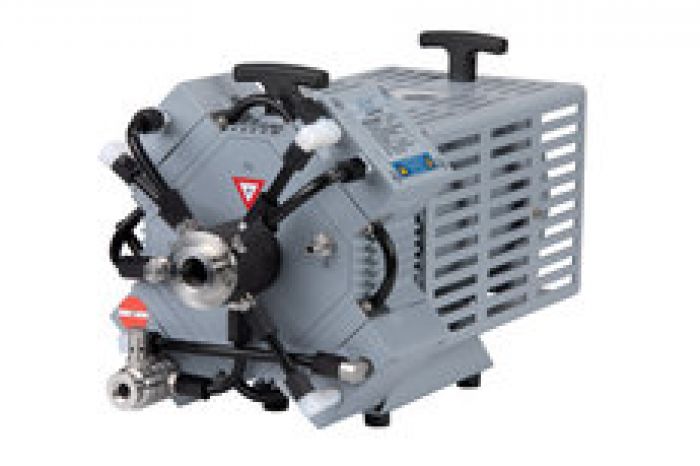

VACUUBRAND MD 4C EX VARIO chemie-membraanpomp

De VACUUBRAND MD 4C EX VARIO is een chemisch bestendige membraanpomp voor veeleisende ATEX-toepassingen. De driefasige pomp heeft vier pompkoppen en drie trappen.

De pomp bereikt een eindvacuüm van 3 mbar. Met gasballast bedraagt het eindvacuüm 10 mbar. De maximale pompcapaciteit bedraagt 3,7 m³/h bij 50 Hz.

VARIO-regeling voor nauwkeurig vacuüm

De MD 4C EX VARIO regelt het vacuüm via het toerental van de pomp. De pomp draait daardoor alleen zo snel als nodig is voor het proces.

Dit verkort procestijden en beperkt het energieverbruik. Ook zorgt de regeling voor een rustige werking en langere onderhoudsintervallen.

Het toerental is regelbaar van 30 tot 1500 omw/min. De pomp wordt aangestuurd via een 4–20 mA-signaal.

Voor automatische vacuümprocessen kan een VACUU·SELECT-vacuümcontroller worden gebruikt. Hiervoor zijn onder andere een ATEX-vacuümsensor en Connection Box 100 nodig.

De controller en Connection Box worden buiten de explosiegevaarlijke omgeving geplaatst. De regeling kan het kookpunt zelfstandig herkennen en het vacuüm daarop aanpassen.

ATEX-uitvoering voor veeleisende toepassingen

De MD 4C EX VARIO is ontwikkeld voor toepassingen waarbij explosieve atmosferen kunnen voorkomen. De pomp heeft een drukvaste motor met beveiliging tegen overbelasting en oververhitting.

De ATEX-classificatie omvat:

Pompzijde: II 2G Ex h IIC T3 Gb X

Omgeving zonder inertgas-spoeling: II 3G Ex h IIB T4 Gc X

Omgeving met inertgas-spoeling: II 2G Ex h IIB T4 Gb X

Motor: II 2G Ex db IIB T4 Gb

Bij ATEX-toepassingen moet de classificatie altijd worden afgestemd op de volledige installatie.

Chemisch bestendige membraanpomp

De MD 4C EX VARIO is geschikt voor het continu verpompen van chemisch agressieve gassen en dampen. De drie trappen zorgen voor een diep eindvacuüm van 3 mbar.

De pomp is olievrij en voorkomt verontreiniging van het proces. De chemisch bestendige uitvoering is geschikt voor veeleisende laboratoriumprocessen.

De gasballast ondersteunt processen waarbij condensabele dampen ontstaan.

Toepassingen

De MD 4C EX VARIO is geschikt voor toepassingen waarbij nauwkeurige vacuümregeling en ATEX-veiligheid belangrijk zijn.

Denk onder andere aan:

Rotatieverdampers

Vacuümdroogovens

Verdamping van oplosmiddelen

Chemische processen en synthese

Vacuümconcentratie

Processen met condensabele dampen

Automatische vacuümprocessen

Toepassingen met explosiegevaar

De VARIO-regeling is vooral interessant bij processen waarbij het vacuüm continu moet worden aangepast.

Belangrijkste technische gegevens

Pomptype: chemie-membraanpomp

Regeling: VARIO toerentalregeling

Aantal koppen: 4

Aantal trappen: 3

Maximale pompcapaciteit: 3,7 m³/h bij 50 Hz

Eindvacuüm: 3 mbar

Eindvacuüm met gasballast: 10 mbar

Regelbaar toerental: 30–1500 omw/min

Stuursignaal: 4–20 mA

Inlaataansluiting: kleine flens KF DN25

Uitlaataansluiting: kleine flens KF DN16

Motorvermogen: 0,25 kW

Netspanning: 230 V

Frequentie: 50 Hz

Beschermingsklasse: IP54

Afmetingen: 469 × 265 × 305 mm

Gewicht: 28,9 kg

Geluidsniveau: 42 dBA

ATEX-uitvoering: ja

Stekker: niet meegeleverd

Voedingskabel: 10 meter, met open draadeinden

Stuurkabel: 10 meter, zonder stekker

Vacuümcontroller: niet inbegrepen

Connection Box 100: benodigd voor gebruik

ATEX-vacuümsensor: benodigd voor automatische vacuümregeling

Compleet geleverd

De MD 4C EX VARIO wordt volledig gemonteerd geleverd met handleiding. De pomp beschikt over een 10 meter lange voedingskabel en een 10 meter lange stuurkabel.

Let op: er wordt geen stekker meegeleverd. Zowel de voedingskabel als de stuurkabel worden zonder stekker geleverd.

De toerentalregeling werkt via een 4–20 mA-stuursignaal. Voor gebruik zijn aanvullende componenten nodig, zoals een Connection Box 100 en een geschikte controller.

Voor automatische vacuümregeling kan een VACUU·SELECT-controller met ATEX-vacuümsensor worden toegevoegd. Ook zijn verschillende ATEX-vacuümsensoren en antistatische PTFE-slangen beschikbaar.

Een originele set met membranen en kleppen is beschikbaar als reserveonderdeel.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt sterk af van het proces, de dampen en het gewenste vacuüm. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-configuratie en toepassing.

Bij VARIO-systemen is ook de keuze van controller, sensor en Connection Box belangrijk. Dijkstra Vereenigde kan adviseren over de juiste combinatie voor het gewenste proces.

Bij ATEX-toepassingen is een beoordeling van de complete installatie belangrijk. Daarom kijken we niet alleen naar de pomp, maar naar de volledige toepassing.

Bij storingen kan de technische service van Dijkstra Vereenigde ondersteunen. Ook kunnen originele VACUUBRAND-kleppen en membranen worden geleverd.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
