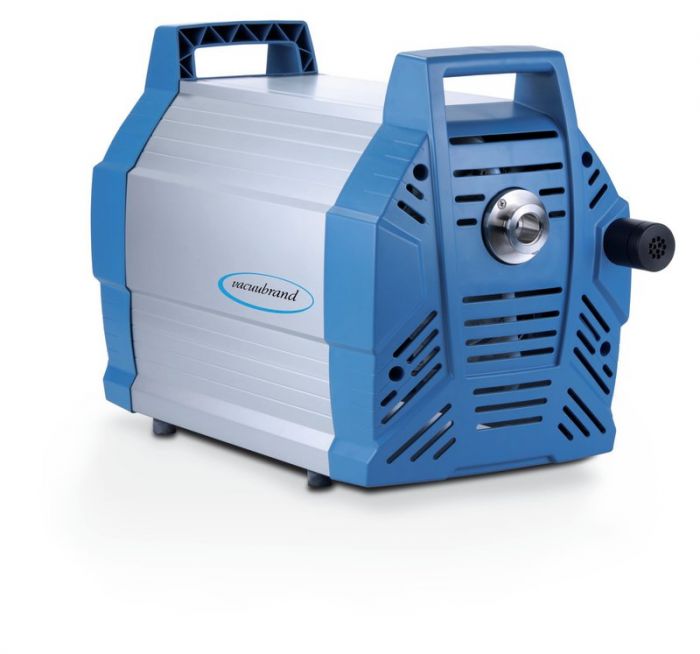

Vacuubrand MD12 NT membraanpomp 2mbar 12,1m3/h

VACUUBRAND MD 12 NT membraanpomp

De VACUUBRAND MD 12 NT is een krachtige, olievrije membraanpomp voor diep vacuüm en hoge pompsnelheden. De pomp bereikt een eindvacuüm van 2 mbar.

Met acht pompkoppen en drie trappen levert de MD 12 NT een pompsnelheid van 12,1 m³/h bij 50 Hz. Hierdoor is de pomp geschikt voor grotere vacuümsystemen en processen waarbij een hoge capaciteit belangrijk is.

Hoge pompsnelheid bij diep vacuüm

De drie-traps constructie combineert een hoge pompsnelheid met een diep eindvacuüm. Ook dicht bij het eindvacuüm blijft de pomp krachtig presteren.

De pomp werkt volledig olievrij. Hierdoor wordt het vacuüm niet vervuild door oliedampen. Ook zijn er geen bewegende schuivende onderdelen in het gaspad. Dit beperkt slijtage en de vorming van deeltjes.

Achtcilinder membraantechnologie

De MD 12 NT heeft acht pompkoppen en drie trappen. De membranen zijn dubbel uitgevoerd en met weefsel versterkt.

De FKM-membranen zijn flexibel en ontworpen voor een lange levensduur. De aandrijving is onderhoudsvrij. Hierdoor blijven de onderhoudskosten gedurende de levensduur beperkt.

De pomp heeft gladde oppervlakken die eenvoudig te reinigen zijn. De achtcilinderconstructie zorgt bovendien voor een rustige en trillingsarme werking.

Voor niet-agressieve gassen

De MD 12 NT is bedoeld voor het verpompen van niet-agressieve gassen en dampen. De gasdoorvoer bestaat uit aluminium, roestvast staal en zorgvuldig geselecteerde kunststoffen.

Voor chemisch agressieve media is een chemisch bestendige VACUUBRAND-uitvoering beter geschikt.

Toepassingen

De MD 12 NT is geschikt voor processen waarbij een hoge pompsnelheid en diep vacuüm nodig zijn. Voorbeelden zijn:

voorvacuüm voor turbomoleculaire pompen

vacuümdrogen

evacueren van grotere vacuümsystemen

vacuümfiltratie

laboratoriumprocessen met niet-agressieve gassen

toepassingen waarbij een olievrij vacuüm nodig is

processen waarbij een korte procestijd belangrijk is

De combinatie van 12,1 m³/h en 2 mbar maakt de pomp geschikt voor grotere vacuümsystemen.

KF DN25 aansluiting

De inlaatzijde van de MD 12 NT is uitgevoerd met een kleine KF DN25-flens. Hierdoor kan de pomp eenvoudig worden aangesloten op vacuümsystemen met een KF-aansluiting.

Aan de uitlaatzijde bevindt zich een G1/2"-aansluiting. Voor de pomp zijn verschillende KF-aansluitingen, slangen en originele onderhoudssets beschikbaar.

Belangrijkste technische gegevens

Pompsnelheid bij 50 Hz: 12,1 m³/h

Pompsnelheid bij 60 Hz: 7,1 cfm

Eindvacuüm: 2 mbar / 1,5 torr

Aantal pompkoppen: 8

Aantal trappen: 3

Maximale absolute tegendruk: 1,1 bar

Inlaataansluiting: kleine flens KF DN25

Uitlaataansluiting: G1/2"

Nominaal motorvermogen: 0,53 kW

Motorsnelheid: 1650 min⁻¹

Beschermingsklasse: IP40

Afmetingen: 554 × 260 × 359 mm

Gewicht: 30,2 kg

Geluidsniveau: 50 dB(A)

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

ATEX: II 3/- G Ex h IIC T3 Gc X, Internal Atm. only

NRTL-certificering: nee

Netspanning: 200–230 V

Frequentie: 50–60 Hz

Compleet en gebruiksklaar geleverd

De MD 12 NT wordt volledig gemonteerd en gebruiksklaar geleverd. Een geluiddemper en handleiding worden meegeleverd.

Voor de pomp zijn onder andere KF DN20/25-aansluitonderdelen, KF DN25-vacuümslang en een KF DN25 naar DN10 slangaansluiting beschikbaar. Ook is een originele set met membranen en kleppen verkrijgbaar.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van het gewenste eindvacuüm, de pompsnelheid en het proces. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-oplossing en configuratie.

Ook bij storingen helpt de technische serviceafdeling van Dijkstra Vereenigde. Originele VACUUBRAND-kleppen en membranen kunnen worden geleverd.

Zo blijft de vacuümvoorziening betrouwbaar en wordt onnodige stilstand van het laboratorium beperkt.
