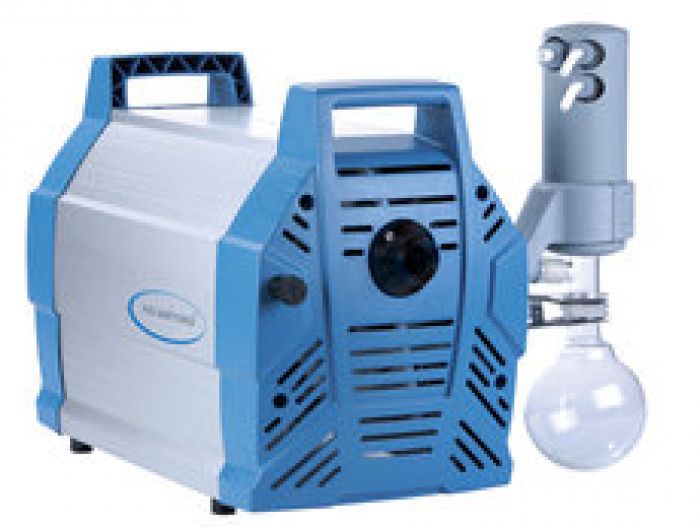

Vacuubrand MD12C NT+EK chemie membraanpomp 2mbar 11,1m3/h

VACUUBRAND MD 12C NT +EK Chemistry vacuümsysteem

De VACUUBRAND MD 12C NT +EK is een krachtig chemisch vacuümsysteem voor veeleisende laboratoriumprocessen. Het systeem combineert een hoge pompsnelheid met een eindvacuüm van 2 mbar.

De olievrije membraanpomp heeft acht pompkoppen en drie trappen. De maximale pompsnelheid bedraagt 12 m³/h bij 50 Hz. Hierdoor is het systeem geschikt voor processen waarbij een hoge pompsnelheid belangrijk is.

Chemisch bestendige membraanpomp

De MD 12C NT is ontworpen voor toepassingen met agressieve gassen en dampen. De pomp heeft een hoge chemische bestendigheid en een goede tolerantie voor condensaat.

De pomp werkt volledig olievrij. Hierdoor blijft het vacuüm schoon en is er geen risico op olieverontreiniging vanuit de pomp.

De drie-traps uitvoering bereikt een eindvacuüm van 2 mbar. Met geopend gasballastventiel bedraagt het eindvacuüm 4 mbar. Het gasballastventiel helpt bij het verpompen van condensabele dampen.

Efficiënte terugwinning van oplosmiddelen

De +EK uitvoering heeft een krachtige afvaldampcondensor aan de uitlaatzijde. Deze condensor koelt de afgevoerde dampen en condenseert oplosmiddelen.

Hierdoor kan vrijwel 100 procent van de oplosmiddelen worden teruggewonnen. De teruggewonnen oplosmiddelen kunnen vervolgens opnieuw worden gebruikt.

Dit beperkt het verbruik van oplosmiddelen en vermindert de belasting van het milieu. De EK-condensor is compact en efficiënt uitgevoerd.

Hoge pompsnelheid bij diep vacuüm

Een belangrijk voordeel van de MD 12C NT is de hoge pompsnelheid. Ook dicht bij het eindvacuüm blijft de pomp krachtig presteren.

Dit kan de procestijd verkorten bij toepassingen met grotere vacuümsystemen. De combinatie van hoge capaciteit en diep vacuüm maakt het systeem geschikt voor veeleisende processen.

De pomp werkt bovendien stil en met weinig trillingen. Het geluidsniveau bedraagt 50 dB(A).

Optionele afscheider aan de inlaatzijde

Het systeem kan later worden uitgebreid met een AK-inlaatafscheider. Deze afscheider is gemaakt van gecoat glas en houdt deeltjes en vloeistofdruppels tegen.

Hiermee kan de pomp extra worden beschermd tegen verontreiniging vanuit het proces. De AK is optioneel en wordt niet standaard met de MD 12C NT +EK geleverd.

Toepassingen

De MD 12C NT +EK is geschikt voor toepassingen waarbij een hoge pompsnelheid en diep vacuüm nodig zijn. Denk onder andere aan:

rotatieverdampers

vacuümdroogovens

vacuümconcentratoren

verdampen van oplosmiddelen

chemische synthese

reactoren en procesopstellingen

filtratie

lyofilisatie

evacueren van grotere vacuümsystemen

processen met hoogkokende oplosmiddelen

Vooral bij processen met hoogkokende oplosmiddelen biedt de combinatie van diep vacuüm en gasballast voordelen. De EK-condensor zorgt daarbij voor efficiënte terugwinning van oplosmiddeldampen.

Belangrijkste technische gegevens

Pompsnelheid bij 50 Hz: 12 m³/h

Pompsnelheid bij 60 Hz: 7,0 cfm

Eindvacuüm: 2 mbar / 1,5 torr

Eindvacuüm met gasballast: 4 mbar / 3 torr

Aantal pompkoppen: 8

Aantal trappen: 3

Maximale absolute tegendruk: 1,1 bar

Inlaataansluiting: kleine flens KF DN25

Uitlaataansluiting: slangaansluiting DN 8–10 mm

Koelaansluiting: 2 × slangaansluiting DN 6–8 mm

Nominaal motorvermogen: 0,53 kW

Motorsnelheid: 1650 min⁻¹

Beschermingsklasse: IP40

Afmetingen: 528 × 387 × 395 mm

Gewicht: 28,4 kg

Geluidsniveau: 50 dB(A)

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

ATEX: II 3/- G Ex h IIC T3 Gc X, Internal Atm. only

NRTL-certificering: nee

Netspanning: 200–230 V

Frequentie: 50–60 Hz

Levering en accessoires

De MD 12C NT +EK wordt volledig gemonteerd en gebruiksklaar geleverd. Een handleiding wordt meegeleverd.

Beschikbare accessoires zijn onder andere een geluiddemper, KF DN20/25-aansluitonderdelen en KF DN25-vacuümslang. Ook is een originele set membranen en kleppen beschikbaar voor onderhoud.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van het proces, het gewenste eindvacuüm en de aanwezige dampen. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-oplossing en configuratie.

Ook bij storingen kan de technische serviceafdeling van Dijkstra Vereenigde ondersteunen. Originele VACUUBRAND-kleppen en membranen kunnen worden geleverd.

Zo blijft de vacuümvoorziening betrouwbaar en wordt onnodige stilstand van het laboratorium beperkt.
