Vacuubrand MD4C NT+AK Synchro + EK 1,5 mbar 3,4 m3/h

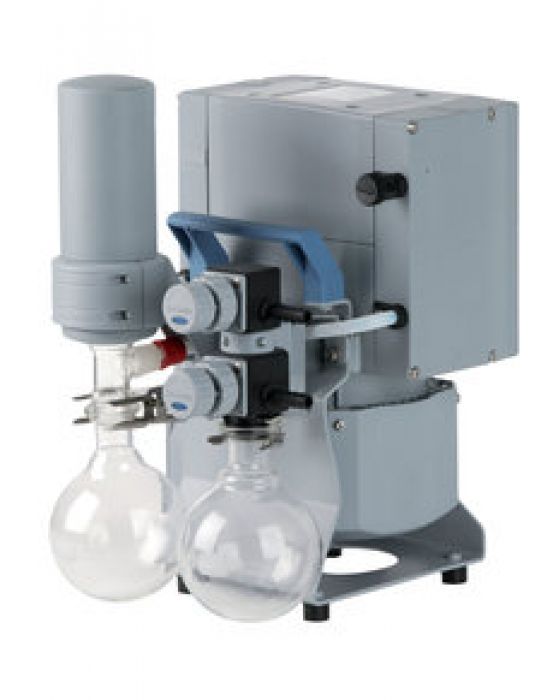

VACUUBRAND MD 4C NT +AK SYNCHRO+EK
Chemistry vacuümsysteem

De VACUUBRAND MD 4C NT +AK SYNCHRO+EK is een compleet chemisch vacuümsysteem voor veeleisende laboratoriumprocessen. Het systeem maakt twee onafhankelijke vacuümtoepassingen tegelijk mogelijk met één pomp.

De drie-traps membraanpomp bereikt een eindvacuüm van 1,5 mbar. De maximale pompsnelheid bedraagt 3,4 m³/h bij 50 Hz.

Twee toepassingen tegelijk

De SYNCHRO-uitvoering maakt het mogelijk om twee onafhankelijke vacuümtoepassingen gelijktijdig te gebruiken. Beide aansluitingen hebben een eigen handbediende klep.

Hiermee kan de effectieve luchtstroom per aansluiting worden geregeld. Geïntegreerde terugslagkleppen voorkomen dat beide processen elkaar beïnvloeden.

De MD 4C NT levert voldoende pompcapaciteit voor het gelijktijdig gebruik van twee veeleisende toepassingen.

Chemisch bestendige membraanpomp

De MD 4C NT is een olievrije, chemisch bestendige membraanpomp. De pomp is geschikt voor agressieve gassen en dampen.

De pomp heeft vier koppen en drie trappen. Het eindvacuüm bedraagt 1,5 mbar. Met gasballast bedraagt het eindvacuüm 3 mbar.

De gasballast verbetert de verwerking van condensabele dampen. De pomp heeft daarnaast een onderhoudsvrije aandrijving en werkt met weinig trillingen.

AK-inlaatafscheider

Aan de inlaatzijde is een AK-afscheider gemonteerd. Deze afscheider is gemaakt van gecoat glas.

De afscheider houdt vloeistofdruppels en deeltjes tegen voordat deze de pomp bereiken. Hierdoor wordt de membraanpomp extra beschermd tegen verontreiniging vanuit het proces.

EK-afvaldampcondensor

Aan de uitlaatzijde bevindt zich een compacte en efficiënte EK-afvaldampcondensor.

De condensor koelt de afgevoerde dampen en zorgt voor een zeer hoge terugwinning van oplosmiddelen. VACUUBRAND noemt een terugwinning van bijna 100 procent.

Dit maakt hergebruik van oplosmiddelen mogelijk. Ook wordt de belasting van het milieu beperkt.

Toepassingen

De MD 4C NT +AK SYNCHRO+EK is geschikt voor toepassingen waarbij twee processen tegelijk vacuüm nodig hebben. Voorbeelden zijn:

rotatieverdampers

twee rotatieverdampers tegelijk

vacuümconcentratoren

vacuümdroogovens

chemische synthese

reactoren

verdampen van oplosmiddelen

filtratie

lyofilisatie

evacueren van vacuümsystemen

Door de twee onafhankelijke vacuümaansluitingen is één pomp voldoende voor twee processen. Dit kan ruimte en investeringskosten besparen.

Belangrijkste technische gegevens

Pompsnelheid bij 50 Hz: 3,4 m³/h

Pompsnelheid bij 60 Hz: 2,2 cfm

Eindvacuüm: 1,5 mbar / 1,1 torr

Eindvacuüm met gasballast: 3 mbar / 2,2 torr

Aantal pompkoppen: 4

Aantal trappen: 3

Aantal onafhankelijke vacuümaansluitingen: 2

Max. absolute tegendruk: 1,1 bar

Inlaataansluiting: 2 × slangaansluiting DN 8–10 mm

Uitlaataansluiting: slangaansluiting DN 8–10 mm

Koelaansluiting: 2 × slangaansluiting DN 6–8 mm

Nominaal motorvermogen: 0,25 kW

Motorsnelheid: 1500/1800 min⁻¹

Beschermingsklasse: IP40

Afmetingen: 326 × 248 × 402 mm

Gewicht: 17,6 kg

Geluidsniveau: 45 dB(A)

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

ATEX: II 3/- G Ex h IIC T3 Gc X, Internal Atm. only

NRTL-certificering: ja

Netspanning: 230 V

Frequentie: 50–60 Hz

Compleet en gebruiksklaar geleverd

De MD 4C NT +AK SYNCHRO+EK wordt volledig gemonteerd en gebruiksklaar geleverd. Een handleiding wordt meegeleverd.

Voor het systeem zijn onder andere transparante DN 8-vacuümslang en een geluiddemper met slang beschikbaar. Ook is een originele set membranen en kleppen beschikbaar voor onderhoud.

Advies en service van Dijkstra Vereenigde

De juiste vacuümoplossing hangt af van het proces, het gewenste vacuüm en de gebruikte dampen. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-configuratie.

Ook bij storingen helpt de technische serviceafdeling van Dijkstra Vereenigde. Originele VACUUBRAND-kleppen en membranen kunnen worden geleverd.

Zo blijft de vacuümvoorziening betrouwbaar en wordt onnodige stilstand van het laboratorium beperkt.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
