Vacuubrand ME16 NT membraanpomp 70 mbar 16,4 m3/h

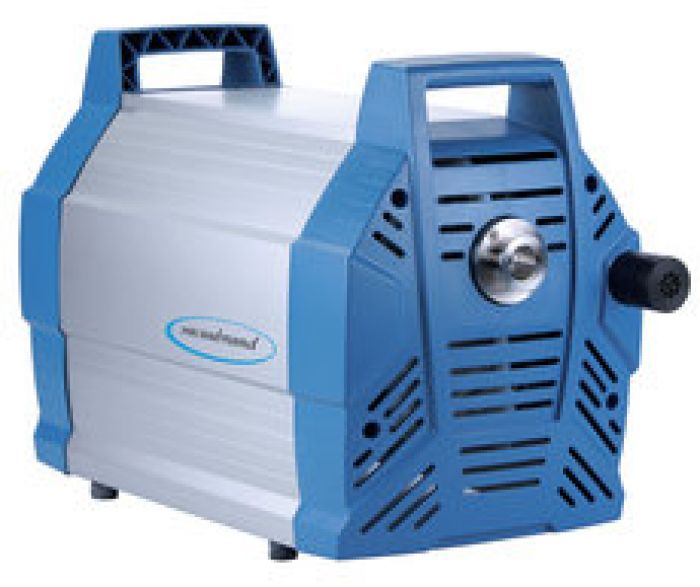

VACUUBRAND ME 16 NT membraanpomp

De VACUUBRAND ME 16 NT is een krachtige, olievrije membraanpomp voor grote vacuümsystemen. De pomp combineert een zeer hoge pompsnelheid met een eindvacuüm van 70 mbar.

Met acht pompkoppen en één trap bereikt de ME 16 NT een pompsnelheid van 16,4 m³/h bij 50 Hz. Daarmee is deze pomp geschikt voor processen waarbij een hoge volumestroom belangrijk is.

Zeer hoge pompsnelheid

De ME 16 NT is ontworpen voor het snel evacueren en verpompen van grote hoeveelheden gas. Ook dicht bij het eindvacuüm blijft de pomp een hoge pompsnelheid leveren.

De achtcilinderconstructie zorgt voor een krachtige en gelijkmatige werking. Tegelijkertijd blijft de pomp relatief compact voor deze pompcapaciteit.

Olievrij en onderhoudsarm

De ME 16 NT werkt volledig olievrij. Hierdoor wordt het vacuüm niet door oliedampen verontreinigd.

De pomp heeft een onderhoudsvrije aandrijving. De FKM membranen zijn dubbel uitgevoerd en met weefsel versterkt. Dit zorgt voor een lange levensduur en betrouwbare werking.

De gladde oppervlakken zijn bovendien eenvoudig schoon te maken. De pomp werkt met weinig trillingen en is geschikt voor continu gebruik.

Voor niet-corrosieve gassen

De ME 16 NT is bedoeld voor het verpompen van niet-corrosieve gassen en dampen. De onderdelen die met het medium in contact komen, zijn gemaakt van aluminium en geselecteerde kunststoffen.

Voor chemisch agressieve gassen en dampen is een chemisch bestendige VACUUBRAND-uitvoering een betere keuze.

KF DN25 aansluiting

De inlaatzijde is voorzien van een kleine KF DN25-flensaansluiting. Hierdoor kan de pomp eenvoudig worden geïntegreerd in grotere vacuümsystemen.

De uitlaatzijde heeft een G1/2"-aansluiting. Voor de pomp zijn verschillende KF-aansluitingen, vacuümslangen en onderhoudssets beschikbaar.

Toepassingen

De ME 16 NT is geschikt voor toepassingen waarbij een hoge pompsnelheid nodig is. Denk onder andere aan:

evacueren van grote vacuümsystemen

vacuümdrogen

vacuümfiltratie

gasafzuiging

voorvacuümtoepassingen

laboratoriumprocessen met niet-corrosieve gassen

continu evacueren van grotere installaties

De pomp is vooral interessant wanneer een hoge capaciteit belangrijker is dan een zeer diep eindvacuüm.

Belangrijkste technische gegevens

Pompsnelheid bij 50 Hz: 16,4 m³/h

Pompsnelheid bij 60 Hz: 9,6 cfm

Eindvacuüm: 70 mbar / 53 torr

Aantal pompkoppen: 8

Aantal trappen: 1

Maximale absolute tegendruk: 1,1 bar

Inlaataansluiting: kleine flens KF DN25

Uitlaataansluiting: G1/2"

Nominaal motorvermogen: 0,53 kW

Motorsnelheid: 1650 min⁻¹

Beschermingsklasse: IP40

Afmetingen: 554 × 260 × 359 mm

Gewicht: 30,2 kg

Geluidsniveau: 54 dB(A)

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

ATEX: II 3/- G Ex h IIC T3 Gc X, Internal Atm. only

NRTL-certificering: nee

Netspanning: 200–230 V

Frequentie: 50–60 Hz

Compleet en gebruiksklaar geleverd

De ME 16 NT wordt volledig gemonteerd en gebruiksklaar geleverd. Een geluiddemper en handleiding zijn inbegrepen.

Voor de pomp zijn onder andere KF DN20/25-klemringen, centreerringen, KF DN25-vacuümslang en een KF DN25/DN10 slangaansluiting beschikbaar. Ook is een originele set membranen en kleppen beschikbaar voor onderhoud.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van de gewenste pompsnelheid, het eindvacuüm en het proces. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-oplossing en configuratie.

Ook bij storingen helpt de technische serviceafdeling van Dijkstra Vereenigde. Originele VACUUBRAND-kleppen en membranen kunnen worden geleverd.

Zo blijft de vacuümvoorziening betrouwbaar en wordt onnodige stilstand van het laboratorium beperkt.
