Vacuubrand MV 10C EX ATEX membraanpomp 2 mbar 8,1 m3/h

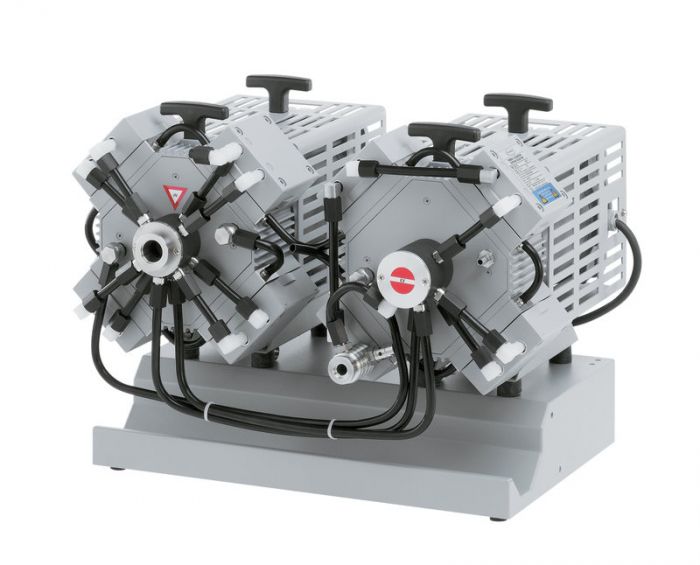

VACUUBRAND MV 10C EX chemische ATEX membraanpomp

De VACUUBRAND MV 10C EX is een krachtige, olievrije membraanpomp voor chemisch agressieve gassen en dampen.

De vier-traps pomp bereikt een eindvacuüm van 2 mbar. De maximale pompcapaciteit bedraagt 8,1 m³/h bij 50 Hz.

De pomp is speciaal ontwikkeld voor toepassingen met mogelijk explosieve atmosferen. De ATEX-certificering geldt voor het inwendige van de pomp en de omgeving.

Chemisch resistent en geschikt voor dampen

De MV 10C EX heeft een hoge chemische bestendigheid. Alle onderdelen die met het verpompte medium in contact komen, zijn hiervoor ontworpen.

Veel van deze onderdelen zijn gemaakt van antistatische materialen. Hierdoor is de pomp geschikt voor het verpompen van chemisch agressieve gassen en dampen.

De vier-traps constructie combineert een hoge pompcapaciteit met een diep vacuüm. Het eindvacuüm bedraagt 2 mbar.

ATEX-uitvoering voor explosiegevaarlijke toepassingen

De MV 10C EX is ontwikkeld voor toepassingen waarbij explosiegevaar kan ontstaan.

De ATEX-goedkeuring geldt zowel voor de pompkamer als voor de omgeving van de pomp. Ook de motor is uitgevoerd volgens een geschikte ATEX-classificatie.

De pomp heeft een explosieveilige motor met geïntegreerde overbelastings- en temperatuurbeveiliging. Hierdoor is geen afzonderlijke specifieke overstroombeveiliging nodig.

De exacte ATEX-classificatie hangt af van de omstandigheden rond de pomp. Bij gebruik van inert spoelgas gelden andere classificaties dan zonder inert spoelgas.

Veilig ontwerp met membraanbewaking

De pomp beschikt over interne overdrukbeveiliging en een overdrukveiligheidsventiel aan de uitlaatzijde.

Daarnaast is de MV 10C EX voorzien van veiligheidstechnologie voor de membranen. Een optie is inertgas-spoeling met detectie van een membraanbreuk.

Een afzonderlijke aansluiting voor gasballast en inertgasgebruik wordt meegeleverd.

Gasballast voor condensabele dampen

Met gasballast bedraagt het eindvacuüm 10 mbar. De gasballast helpt condensaat uit de pomp te verwijderen.

Dit maakt de pomp beter geschikt voor processen waarbij oplosmiddelen en andere condensabele dampen ontstaan.

Typische toepassingen zijn rotatieverdampers en droogovens waarbij een mogelijk explosieve atmosfeer aanwezig kan zijn.

Toepassingen

De MV 10C EX is geschikt voor veeleisende vacuümprocessen met chemisch agressieve of potentieel explosieve media.

Voorbeelden van toepassingen zijn:

Rotatieverdampers

Vacuümdroogovens

Chemische processen

Verdampen van oplosmiddelen

Vacuümprocessen met explosiegevaar

Afzuigen van chemisch agressieve dampen

Voorvacuüm voor grotere vacuümsystemen

De combinatie van ATEX-certificering, chemische bestendigheid en hoge capaciteit maakt deze pomp geschikt voor gespecialiseerde toepassingen.

Belangrijkste technische gegevens

Pompcapaciteit: 8,1 m³/h bij 50 Hz

Eindvacuüm: 2 mbar / 1,5 torr

Eindvacuüm met gasballast: 10 mbar / 7,5 torr

Aantal pompkoppen: 8

Aantal trappen: 4

Maximale tegendruk: 1,1 bar absoluut

Inlaataansluiting: kleine flens KF DN25

Uitlaataansluiting: kleine flens KF DN16

Motorvermogen: 0,5 kW

Toerental: 1500 min⁻¹

Beschermingsklasse: IP54

Afmetingen: 560 × 430 × 410 mm

Gewicht: 63,2 kg

Geluidsniveau: 52 dBA

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

Voeding: 230 V, 50 Hz

ATEX pompkamer: II 2G Ex h IIC T3 Gb X

ATEX omgeving met inertgas-spoeling: II 2G Ex h IIB T4 Gb X

ATEX omgeving zonder inertgas-spoeling: II 3G Ex h IIB T4 Gc X

ATEX motor: II 2G Ex db IIB T4 Gb

NRTL-certificering: nee
Stekker: niet meegeleverd

Advies en service van Dijkstra Vereenigde

Bij ATEX-vacuümtechniek is een juiste beoordeling van de toepassing belangrijk. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND oplossing en configuratie.

Ook bij storingen aan VACUUBRAND apparatuur kan de technische serviceafdeling ondersteuning bieden. Voor onderhoud zijn originele kleppen en membranen leverbaar.

Zo blijft de apparatuur betrouwbaar functioneren en wordt onnodige stilstand beperkt.
