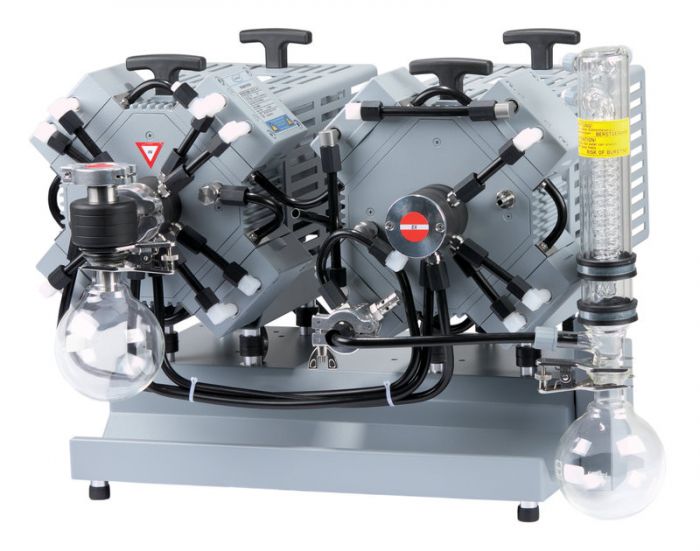

Vacuubrand MV10C EX VARIO+AK+EK pompopstelling 2mbar 8,1m3/h

VACUUBRAND MV 10C EX VARIO +AK+EK
chemisch ATEX vacuümsysteem

De VACUUBRAND MV 10C EX VARIO +AK+EK is een krachtig chemisch vacuümsysteem met ATEX-certificering.

Het systeem combineert een viertraps membraanpomp met een inlaatafscheider en uitlaatcondensor.

De VARIO-regeling zorgt voor nauwkeurige en energiezuinige regeling van het vacuüm.

De pomp bereikt een eindvacuüm van 2 mbar en een maximale pompsnelheid van 8,1 m³/h.

VARIO-regeling voor efficiënt vacuüm

De VARIO-technologie regelt het toerental van de pomp afhankelijk van de actuele vacuümbehoefte.

De pomp draait daardoor alleen zo snel als nodig is. Dit beperkt het energieverbruik en verlengt de onderhoudsintervallen.

Ook het geluidsniveau blijft laag tijdens processen. Het toerental wordt geregeld via een 4–20 mA stuursignaal.

Voor volledig automatische processen kan het systeem worden gecombineerd met een VACUU·SELECT vacuümcontroller. Een ATEX-vacuümsensor en Connection Box 100 maken automatische vacuümregeling mogelijk.

De controller bepaalt het kookpunt zelfstandig en past het vacuüm continu aan de dampdruk aan. Controller en Connection Box 100 worden buiten de Ex-zone geplaatst.

Krachtige viertraps chemiepomp

De MV 10C EX VARIO beschikt over acht pompkoppen en vier trappen. De pomp bereikt een eindvacuüm van 2 mbar.

Met gasballast bedraagt het eindvacuüm 10 mbar. De maximale pompsnelheid bedraagt 8,1 m³/h bij 50 Hz.

De pomp werkt volledig olievrij. Onderdelen die met het medium in contact komen, zijn chemisch bestendig uitgevoerd.

Hierdoor is de MV 10C EX VARIO geschikt voor veeleisende chemische toepassingen met corrosieve gassen en dampen.

Inlaatafscheider AK

De geïntegreerde inlaatafscheider beschermt de pomp tegen vloeistofdruppels en verontreinigingen.

Dit is belangrijk bij processen waarbij condensaten kunnen worden meegezogen. De afscheider draagt zo bij aan een betrouwbare werking en langere levensduur.

Uitlaatcondensor EK

De geïntegreerde uitlaatcondensor vangt condensabele dampen op voordat deze de pomp verlaten.

Dit is vooral belangrijk bij toepassingen met oplosmiddelen en andere vluchtige stoffen. De EK helpt daarmee emissies te beperken en waardevolle oplosmiddelen terug te winnen.

De combinatie van AK en EK maakt het systeem geschikt voor veeleisende chemische vacuümprocessen.

ATEX-uitvoering

De MV 10C EX VARIO +AK+EK is ontwikkeld voor toepassingen waarbij explosiegevaar aanwezig kan zijn.

De pompkamer heeft de classificatie II 2G Ex h IIC T3 Gb X. Zonder inert spoelgas geldt voor de omgeving II 3G Ex h IIB T4 Gc X.

De juiste ATEX-classificatie moet altijd worden afgestemd op de volledige installatie en procesomstandigheden.

Toepassingen

De MV 10C EX VARIO +AK+EK is geschikt voor chemische processen waarbij hoge pompcapaciteit, diep vacuüm en ATEX belangrijk zijn.

Belangrijke toepassingen zijn:

Rotatieverdamping

Vacuümconcentratie

Vacuümdrogen

Destillatie

Chemische synthese

Reactoren

Filtratie

Oplosmiddelverwerking

Oplosmiddelterugwinning

Afzuiging van corrosieve dampen

Geautomatiseerde ATEX-vacuümprocessen

Door de AK en EK is het systeem bijzonder geschikt voor processen met condensabele dampen.

Belangrijkste technische gegevens

Pompsnelheid bij 50 Hz: 8,1 m³/h

Eindvacuüm: 2 mbar

Eindvacuüm met gasballast: 10 mbar

Aantal pompkoppen: 8

Aantal trappen: 4

Aantal motoren: 2

VARIO-toerental: 0–1500 rpm

Vacuümcontroller: zonder controller

Inlaataansluiting: KF DN 25

Uitlaataansluiting: KF DN 16

Netspanning: 230 V

Netfrequentie: 50 Hz

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

Artikelnummer: 20696947

ATEX-specificaties

Pompkamer: II 2G Ex h IIC T3 Gb X

Omgeving zonder inert spoelgas: II 3G Ex h IIB T4 Gc X

ATEX-uitvoering voor chemische toepassingen

Geschikt voor toepassing met VARIO-regeling
Levering zonder stekker

De volledige ATEX-classificatie moet worden beoordeeld in combinatie met de procesomgeving.

Levering en accessoires

De MV 10C EX VARIO +AK+EK wordt compleet gemonteerd geleverd. Het systeem beschikt over twee motoren, een inlaatafscheider en een uitlaatcondensor. Een handleiding wordt meegeleverd.

De toerentalregeling werkt via een 4–20 mA stroomlus. De stuur- en voedingskabels zijn 10 meter lang en worden met open aders zonder stekker geleverd. Voor gebruik zijn aanvullende componenten nodig, zoals een Connection Box en controller.

Geschikte accessoires zijn onder andere:

Connection Box 100 voor ATEX VARIO-pompen

Cerabar PMP21 KF DN 16 ATEX-vacuümsensor

DMP 331i KF DN 16 ATEX-vacuümsensor

CVC 3000 vacuümcontroller

VACUU·BUS Analog-I/O-module

Isolatieversterker voor ATEX VARIO-pompen

Ex-i voedings- en ingangsscheidingsversterker

Antistatische PTFE-slang KF DN 25

VACUU·BUS-kabel

Originele set membranen en kleppen

De antistatische PTFE-slang KF DN 25 van 1000 mm is als accessoire beschikbaar.

Advies en service van Dijkstra Vereenigde

Bij ATEX-vacuümtoepassingen is de juiste combinatie van pomp, regeling, afscheider en condensor belangrijk.

Dijkstra Vereenigde adviseert over de juiste VACUUBRAND uitvoering en toepassing. Ook voor service en onderhoud kan de technische dienst ondersteuning bieden.

Originele VACUUBRAND membranen en kleppen zijn beschikbaar voor onderhoud en reparatie.

Zo blijft de vacuüminstallatie betrouwbaar functioneren en blijft de uptime van het laboratorium maximaal.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
