Vacuubrand MV10C EX VARIO membraanpomp 2mbar 8,1m3/h

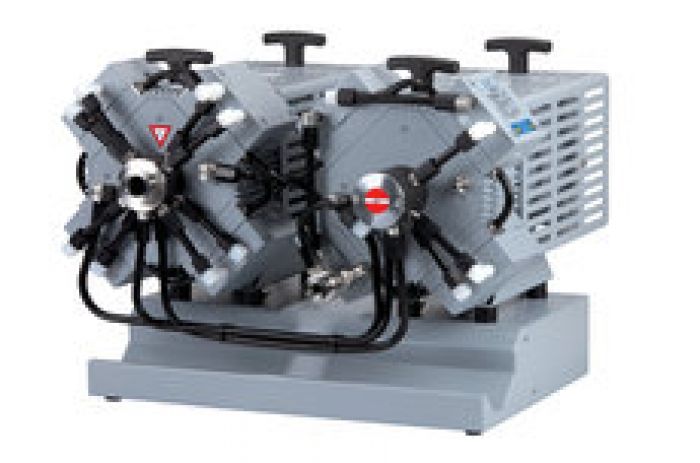

VACUUBRAND MV 10C EX VARIO chemische membraanpomp

De VACUUBRAND MV 10C EX VARIO is een krachtige, chemisch bestendige membraanpomp met ATEX-certificering.

De viertraps pomp bereikt een eindvacuüm van 2 mbar en een pompsnelheid van 8,1 m³/h. De VARIO-regeling past het toerental continu aan de actuele vacuümbehoefte aan.

VARIO-regeling voor efficiënt vacuüm

De VARIO-technologie regelt het toerental van de pomp tussen 30 en 1500 rpm. De pomp draait daardoor alleen zo snel als nodig is.

Dit verkort procestijden en beperkt het energieverbruik. Ook blijven geluid en slijtage tijdens het gebruik beperkt.

De vacuümregeling werkt met een 4–20 mA stuursignaal. Voor automatische vacuümprocessen kan de pomp worden gecombineerd met een VACUU·SELECT vacuümcontroller, een ATEX-vacuümsensor en Connection Box 100.

Krachtige viertraps chemiepomp

De MV 10C EX VARIO beschikt over acht pompkoppen en vier trappen. Hierdoor wordt een eindvacuüm van 2 mbar bereikt.

Met gasballast bedraagt het eindvacuüm 10 mbar. De maximale pompsnelheid bedraagt 8,1 m³/h bij 50 Hz.

De pomp is volledig olievrij en geschikt voor chemisch belastende toepassingen. Onderdelen die met het medium in contact komen, zijn chemisch bestendig uitgevoerd.

ATEX-uitvoering

De MV 10C EX VARIO is ontwikkeld voor toepassingen waarbij explosiegevaar een belangrijke rol speelt.

De pompkamer heeft de classificatie II 2G Ex h IIC T3 Gb X. Voor de omgeving gelden verschillende classificaties afhankelijk van het gebruik van inert spoelgas.

De motor heeft de classificatie II 2G Ex db IIB T4 Gb. De volledige installatie moet worden afgestemd op de geldende ATEX-zone en procescondities.

Twee motoren voor hoge capaciteit

De MV 10C EX VARIO is voorzien van twee motoren. De pomp beschikt daardoor over acht pompkoppen en vier pomptrappen.

De combinatie zorgt voor een hoge pompsnelheid en een diep eindvacuüm. Ondanks de capaciteit bedraagt het geluidsniveau slechts 42 dBA.

De VARIO-regeling voorkomt bovendien dat de motoren onnodig op maximaal toerental draaien.

Automatische vacuümregeling

In combinatie met een VACUU·SELECT controller en een geschikte ATEX-vacuümsensor kan het systeem volledig automatisch werken.

De regeling bepaalt zelfstandig de benodigde kookdruk. Vervolgens wordt het vacuüm continu aangepast aan de actuele dampdruk.

De controller en Connection Box 100 worden buiten de Ex-zone geplaatst.

Toepassingen

De MV 10C EX VARIO is geschikt voor veeleisende chemische vacuümprocessen met explosiegevaar.

Belangrijke toepassingen zijn:

Rotatieverdamping

Vacuümconcentratie

Vacuümdrogen

Destillatie

Chemische synthese

Reactoren

Filtratie

Oplosmiddelverwerking

Afzuiging van corrosieve dampen

Geautomatiseerde ATEX-vacuümprocessen

Voor toepassingen met veel oplosmiddeldampen kan de pomp worden gecombineerd met een inlaatafscheider en uitlaatcondensor.

Belangrijkste technische gegevens

Pompsnelheid bij 50 Hz: 8,1 m³/h

Eindvacuüm: 2 mbar

Eindvacuüm met gasballast: 10 mbar

Aantal pompkoppen: 8

Aantal trappen: 4

Aantal motoren: 2

VARIO-toerental: 30–1500 rpm

Vacuümcontroller: zonder controller

Inlaataansluiting: KF DN 25

Uitlaataansluiting: KF DN 16

Motorvermogen: 0,5 kW

Beschermingsklasse: IP54

Afmetingen: 560 × 457 × 410 mm

Gewicht: 63,2 kg

Geluidsniveau: 42 dBA

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

Maximale tegendruk: 1,1 bar absoluut

Netspanning: 230 V

Netfrequentie: 50 Hz

NRTL-certificering: nee

Artikelnummer: 20696946

ATEX-specificaties

Pompkamer: II 2G Ex h IIC T3 Gb X

Omgeving met inert spoelgas: II 2G Ex h IIB T4 Gb X

Omgeving zonder inert spoelgas: II 3G Ex h IIB T4 Gc X

Motor: II 2G Ex db IIB T4 Gb
Levering zonder stekker

Levering en accessoires

De MV 10C EX VARIO wordt compleet gemonteerd geleverd met twee motoren en handleiding.

Iedere motor beschikt over een eigen stuur- en voedingskabel. De kabels zijn 10 meter lang en worden zonder stekkers geleverd.

Voor de werking zijn aanvullende componenten nodig, zoals een Connection Box en vacuümcontroller.

Geschikte accessoires zijn onder andere:

Connection Box 100 voor ATEX VARIO-pompen

DMP 331i KF DN 16 ATEX-vacuümsensor

Cerabar PMP21 KF DN 16 ATEX-vacuümsensor

VACUU·SELECT of CVC 3000 vacuümcontroller

Antistatische PTFE-slang KF DN 16

Antistatische PTFE-slang KF DN 25

VACUU·BUS Analog-I/O-module

Isolatieversterker voor ATEX VARIO-pompen

Originele set membranen en kleppen

Advies en service van Dijkstra Vereenigde

Bij ATEX-vacuümtoepassingen is de juiste combinatie van pomp, regeling en sensor belangrijk.

Dijkstra Vereenigde adviseert over de juiste VACUUBRAND uitvoering en toepassing. Ook voor service en onderhoud kan de technische dienst ondersteuning bieden.

Originele VACUUBRAND membranen en kleppen zijn beschikbaar voor onderhoud en reparatie.

Zo blijft de vacuüminstallatie betrouwbaar functioneren en blijft de uptime van het laboratorium maximaal.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
