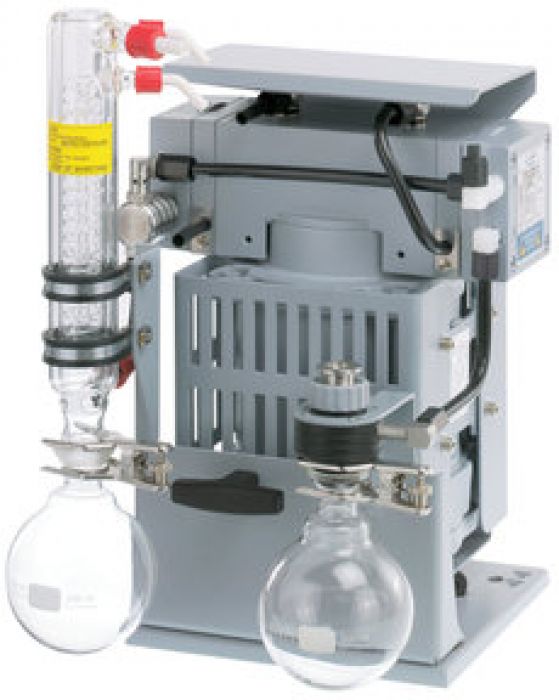

Vacuubrand MZ 2C EX +AK+EK Atex pompopstelling 9mbar 2 m3/h

VACUUBRAND MZ 2C EX +AK+EK chemie-vacuümsysteem

Het VACUUBRAND MZ 2C EX +AK+EK is een compleet chemie-vacuümsysteem voor veeleisende toepassingen. Het systeem combineert een chemisch bestendige membraanpomp met ATEX-uitvoering, een AK-inlaatafscheider en een EK-emissiecondensor.

De MZ 2C EX is een olievrije, tweestaps membraanpomp. Het eindvacuüm bedraagt 12 mbar. Met gasballast bedraagt het eindvacuüm 18 mbar. De maximale pompcapaciteit bedraagt 1,9 m³/h bij 50 Hz.

ATEX-uitvoering voor veeleisende toepassingen

De MZ 2C EX is ontwikkeld voor toepassingen waarbij explosieve atmosferen kunnen voorkomen. De pomp beschikt over een explosieveilige motor met beveiliging tegen overbelasting en oververhitting.

De pomp heeft interne en uitgaande overdrukbeveiligingen. De veiligheidsmembraantechnologie biedt daarnaast mogelijkheden voor inertgas-spoeling en detectie van membraanbreuk.

De ATEX-classificatie omvat onder andere:

Pompzijde: II 2G Ex h IIC T3 Gb X

Omgeving zonder inertgas-spoeling: II 3G Ex h IIB T4 Gc X

Omgeving met inertgas-spoeling: II 2G Ex h IIB T4 Gb X

Motor: II 2G Ex db IIB T4 Gb

Bij ATEX-toepassingen moet de classificatie altijd worden afgestemd op de volledige installatie.

Chemisch bestendige membraanpomp

De MZ 2C EX is geschikt voor het continu verpompen van chemisch agressieve gassen en dampen. De tweestaps uitvoering levert een eindvacuüm van 12 mbar.

De geïntegreerde gasballast helpt bij het verwerken van condensabele dampen. Hierdoor blijft de pomp beter presteren bij processen met oplosmiddeldampen.

AK-inlaatafscheider

Aan de inlaatzijde is een AK-afscheider gemonteerd. Deze afscheider houdt vloeistofdruppels en deeltjes tegen voordat deze de pomp bereiken.

Dit beschermt de membraanpomp tegen verontreiniging en condensaat. De configuratie is daardoor geschikt voor processen waarbij dampen en condensaten ontstaan.

EK-emissiecondensor voor oplosmiddelterugwinning

Aan de uitlaatzijde bevindt zich de EK-emissiecondensor. Deze condensor koelt de afgevoerde dampen en zorgt voor een zeer efficiënte terugwinning van oplosmiddelen.

Dit vermindert de uitstoot van oplosmiddeldampen. Teruggewonnen oplosmiddelen kunnen opnieuw worden gebruikt of gecontroleerd worden afgevoerd.

Toepassingen

De MZ 2C EX +AK+EK is geschikt voor toepassingen waarbij chemische bestendigheid, ATEX-veiligheid en dampverwerking belangrijk zijn.

Denk onder andere aan:

Rotatieverdampers

Vacuümdroogovens met potentieel explosieve atmosferen

Verdamping van oplosmiddelen

Chemische processen en synthese

Vacuümtoepassingen met condensabele dampen

Processen waarbij oplosmiddelterugwinning gewenst is

Belangrijkste technische gegevens

Pomptype: chemie-membraanpomp

Aantal koppen: 2

Aantal trappen: 2

Maximale pompcapaciteit: 1,9 m³/h bij 50 Hz

Eindvacuüm: 12 mbar

Eindvacuüm met gasballast: 18 mbar

Inlaataansluiting: KF DN16

Uitlaataansluiting: slangaansluiting DN8–10 mm

Koelwateraansluiting: 2 × DN6–8 mm

Nominaal motorvermogen: 0,15 kW

Netspanning: 230 V

Frequentie: 50 Hz

Beschermingsklasse: IP52

Afmetingen: 357 × 308 × 470 mm

Gewicht: 27,5 kg

Geluidsniveau: 50 dBA

ATEX-uitvoering: ja

Stekker: niet meegeleverd

Compleet geleverd

Het systeem wordt volledig gemonteerd en klaar voor gebruik geleverd. De levering omvat de MZ 2C EX-pomp, AK-inlaatafscheider en EK-emissiecondensor.

Ook worden een handleiding en een voedingskabel van 10 meter geleverd. De voedingskabel wordt met open draadeinden geleverd. Er wordt geen stekker meegeleverd.

De aansluiting van de voedingskabel moet passend en volgens de geldende voorschriften worden uitgevoerd.

Een antistatische PTFE-slang met KF DN16-kleinflenzen is als accessoire beschikbaar. Ook is een originele set met membranen en kleppen leverbaar.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt sterk af van het proces, de dampen en het gewenste vacuüm. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-configuratie en toepassing.

Bij storingen kan de technische service van Dijkstra Vereenigde ondersteunen. Ook kunnen originele VACUUBRAND-kleppen en membranen worden geleverd.

Bij ATEX-toepassingen is een juiste beoordeling van de complete installatie belangrijk. Daarom kijken we niet alleen naar de pomp, maar naar de volledige toepassing.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
