Vacuubrand MZ 2C EX ATEX membraanpomp 12 mbar 1,9 m3/h
Art.Nr.
L0620696920
Vacuubrand MZ 2C EX ATEX membraanpomp 12 mbar 1,9 m3/h
Art.Nr.
L0620696920
Chemisch bestendig
Conform ATEX
Pomphuis: II 2G IIC T3 X
Omgeving met inertgas spoelen : II 2G IIB T4 X
Omgeving zonder inertgas spoelen: II 3G IIB T4 X
Motor: II 2G EEx d IIB T4
Eindvacuüm: 12 mbar
Pompsnelheid: 1,9 m3/h
Vermogen: 150 Watt
Afmetingen (lxbxh): 337x287x251 mm
Gewicht: 21,5 kg
Aansluiting inlaat: kleinflens DN 16
Aansluiting uitlaat: kleinflens DN 16
Levering met 10 meter kabel zonder stekker
| Merk | Vacuubrand |
|---|---|
| Zuigvermogen in m3/h | 1,90 |
| Eindvacuüm mbar | 12 |
| Uitvoering pomp | extern Atex |
| Vacuümregeling | nee |
| Afscheider zuigzijde | Nee |
| Condenser uitlaat | Nee |

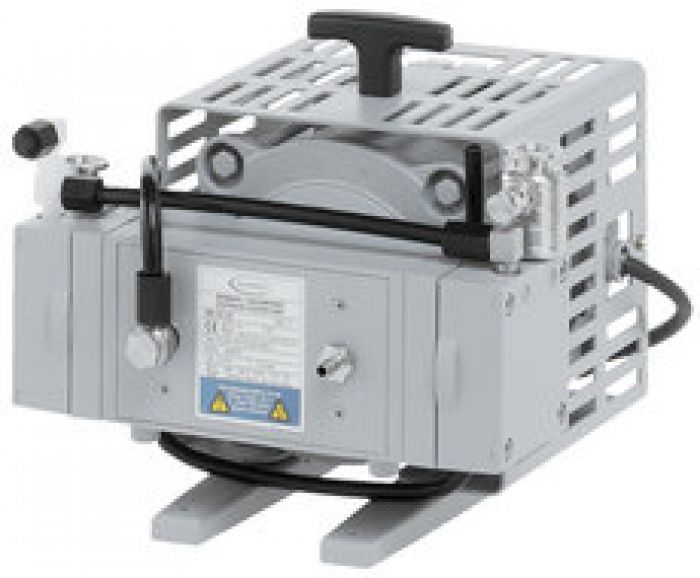

VACUUBRAND MZ 2C EX chemie-membraanpomp
De VACUUBRAND MZ 2C EX is een chemisch bestendige membraanpomp voor ATEX-toepassingen. De olievrije pomp is geschikt voor het verpompen van chemisch agressieve gassen en dampen.
De tweestaps pomp bereikt een eindvacuüm van 12 mbar. Met gasballast bedraagt het eindvacuüm 18 mbar. De maximale pompcapaciteit bedraagt 1,9 m³/h bij 50 Hz.
ATEX-uitvoering voor explosiegevaarlijke toepassingen
De MZ 2C EX is ontwikkeld voor toepassingen waarbij explosieve atmosferen kunnen voorkomen. De ATEX-goedkeuring geldt voor zowel het inwendige van de pomp als de omgeving rond de pomp.
De pomp heeft een drukvaste motor met geïntegreerde beveiliging tegen overbelasting en oververhitting. Een extra specifieke overstroombeveiliging is daardoor niet nodig.
De ATEX-classificatie omvat:
Pompzijde: II 2G Ex h IIC T3 Gb X
Omgeving zonder inertgas-spoeling: II 3G Ex h IIB T4 Gc X
Omgeving met inertgas-spoeling: II 2G Ex h IIB T4 Gb X
Motor: II 2G Ex db IIB T4 Gb
Bij ATEX-toepassingen moet de classificatie altijd worden afgestemd op de volledige installatie.
Chemisch bestendige membraanpomp
Alle onderdelen die met het medium in contact komen hebben een hoge chemische bestendigheid. De toegepaste materialen zijn grotendeels antistatisch.
De olievrije werking voorkomt verontreiniging door pompolie. Hierdoor is de pomp geschikt voor veeleisende laboratoriumprocessen met agressieve gassen en dampen.
Gasballast voor condensabele dampen
De MZ 2C EX beschikt over gasballast. Hiermee kunnen condensabele dampen beter worden verwerkt.
Het eindvacuüm bedraagt 12 mbar zonder gasballast. Met gasballast bedraagt het eindvacuüm 18 mbar.
Een aparte aansluiting voor inertgas wordt meegeleverd. Deze kan worden gebruikt voor toepassingen waarbij inertgas-spoeling gewenst is.
Veiligheidsmembraantechnologie
De pomp beschikt over veiligheidsmembranen en interne overdrukbeveiliging. Ook aan de uitlaatzijde is een overdrukbeveiliging aanwezig.
De veiligheidsmembraantechnologie kan worden uitgebreid met detectie van membraanbreuk. Ook is inertgas-spoeling mogelijk.
Toepassingen
De MZ 2C EX is geschikt voor toepassingen waarbij chemische bestendigheid en ATEX-veiligheid belangrijk zijn.
Denk onder andere aan:
Rotatieverdampers
Vacuümdroogovens
Verdamping van oplosmiddelen
Chemische processen en synthese
Verpompen van agressieve gassen
Verpompen van condensabele dampen
Vacuümprocessen met explosiegevaar
VACUUBRAND noemt rotatieverdampers en droogovens met potentieel explosieve atmosferen als typische toepassingen.
Belangrijkste technische gegevens
Pomptype: chemie-membraanpomp
Aantal koppen: 2
Aantal trappen: 2
Maximale pompcapaciteit: 1,9 m³/h bij 50 Hz
Eindvacuüm: 12 mbar
Eindvacuüm met gasballast: 18 mbar
Maximale tegendruk: 1,1 bar absoluut
Inlaataansluiting: kleine flens KF DN16
Uitlaataansluiting: kleine flens KF DN16
Motorvermogen: 0,15 kW
Motortoerental: 1500 min⁻¹
Netspanning: 230 V
Frequentie: 50 Hz
Beschermingsklasse: IP54
Afmetingen: 337 × 287 × 251 mm
Gewicht: 23,1 kg
Geluidsniveau: 50 dBA
ATEX-uitvoering: ja
Stekker: niet meegeleverd
Voedingskabel: 10 meter, zonder stekker
Compleet geleverd
De MZ 2C EX wordt volledig gemonteerd geleverd. Ook wordt een handleiding en een 10 meter lange voedingskabel zonder stekker meegeleverd.
Let op: er wordt geen stekker meegeleverd. De voedingskabel heeft open draadeinden en moet passend worden aangesloten.
Een aparte aansluiting voor inertgas is onderdeel van de levering. Een antistatische PTFE-slang van 1000 mm met KF DN16-kleinflenzen is als accessoire beschikbaar.
Ook is een originele set met membranen en kleppen beschikbaar voor onderhoud.
Advies en service van Dijkstra Vereenigde
De juiste vacuümpomp hangt af van het proces, de dampen en het gewenste vacuüm. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-configuratie en toepassing.
Bij ATEX-toepassingen is een beoordeling van de complete installatie belangrijk. Daarom kijken we niet alleen naar de pomp, maar naar de volledige toepassing.
Bij storingen kan de technische service van Dijkstra Vereenigde ondersteunen. Ook kunnen originele VACUUBRAND-kleppen en membranen worden geleverd.
