Vacuubrand PC3003 VARIO Select controler 0,6 mbar 2,8 m3/h
Art.Nr.
L0620738450
Vacuubrand PC3003 VARIO Select controler 0,6 mbar 2,8 m3/h
Art.Nr.
L0620738450
Bestaande uit
membraanpomp MV 2C NT,
select vacuümcontroler,
afscheider zuigzijde en emmissiekoeler
Eindvacuüm: 0,6 mbar
Pompsnelheid: 2,8 m3/h
Vermogen: max. 530 Watt
Afmetingen (lxbxh): 419 x 243 x 457 mm
Gewicht: 21,0 kg
Aansluiting inlaat: slangaansluiting Ø 10mm
Aansluiting uitlaat: slangaansluiting Ø 10mm
Geschikt voor VACUU·LAN vacuümnetwerken
afscheider zuigzijde en emmissiekoeler
Eindvacuüm: 0,6 mbar
Pompsnelheid: 2,8 m3/h
Vermogen: max. 530 Watt
Afmetingen (lxbxh): 419 x 243 x 457 mm
Gewicht: 21,0 kg
Aansluiting inlaat: slangaansluiting Ø 10mm
Aansluiting uitlaat: slangaansluiting Ø 10mm
Geschikt voor VACUU·LAN vacuümnetwerken
- Vacuubrand PC3003 VARIO
| Merk | Vacuubrand |
|---|---|
| Zuigvermogen in m3/h | 2,80 |
| Eindvacuüm mbar | 0,60 |
| Uitvoering pomp | chemisch bestendig |
| Vacuümregeling | digitaal |
| Afscheider zuigzijde | Ja |
| Condenser uitlaat | Ja |

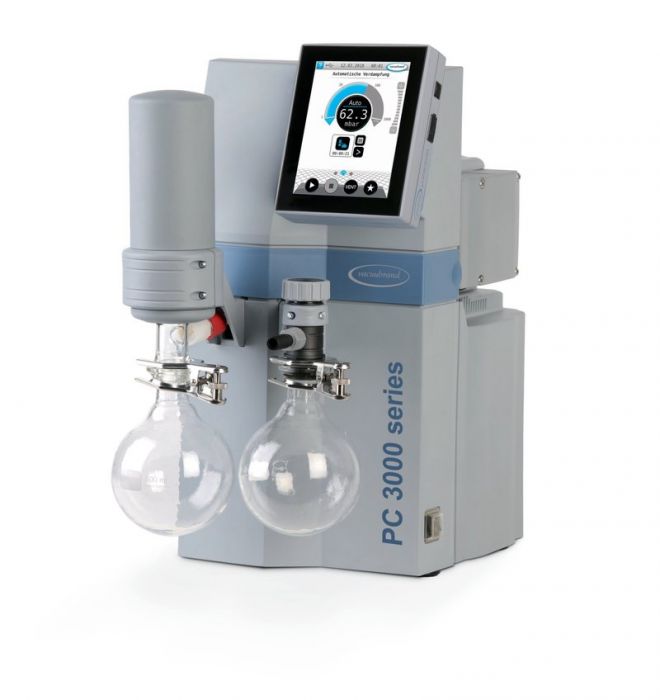

PC 3003 VARIO select
Krachtig chemisch vacuümsysteem met automatische regeling
De PC 3003 VARIO select is een compleet chemisch vacuümsysteem voor veeleisende laboratoriumtoepassingen.
De pomp bereikt een eindvacuüm van 0,6 mbar.
De maximale pompcapaciteit bedraagt 2,8 m³/h bij 50 Hz.
De geïntegreerde VACUU·SELECT controller regelt het vacuüm automatisch.
De VARIO-regeling past het motortoerental continu aan de procesbehoefte aan.
Hierdoor draait de pomp niet sneller dan noodzakelijk.
Dit voorkomt ongewenst koken en schuimen tijdens verdampingsprocessen.
Tegelijkertijd blijven het geluidsniveau en energieverbruik laag.
De regeling draagt bovendien bij aan langere onderhoudsintervallen.
Diep eindvacuüm voor veeleisende toepassingen
De PC 3003 VARIO select beschikt over vier pompkoppen en vier pomptrappen.
Hierdoor wordt een eindvacuüm van 0,6 mbar bereikt.
Met gasballast bedraagt het eindvacuüm 1,5 mbar.
Het diepe vacuüm maakt de pomp geschikt voor hoogkokende oplosmiddelen.
Ook verdamping bij relatief lage procestemperaturen is mogelijk.
Dit maakt de PC 3003 geschikt voor veeleisende verdampings- en droogprocessen.
VACUU·SELECT voor automatische procesregeling
De VACUU·SELECT controller heeft een overzichtelijke grafische gebruikersinterface.
Veel voorkomende laboratoriumtoepassingen zijn vooraf beschikbaar als programma.
Voor eenvoudige processen kan een handmatig setpoint worden ingesteld.
Volledig geautomatiseerde destillaties behoren eveneens tot de mogelijkheden.
Met de application editor kunnen eigen programma's via drag-and-drop worden samengesteld.
Bij oplosmiddelverdamping detecteert de controller continu het kookpunt.
Het vacuüm wordt vervolgens automatisch aangepast aan het proces.
Dit zorgt voor korte procestijden en een reproduceerbare werking.
Chemisch bestendige membraanpomp
De PC 3003 VARIO select is uitgerust met een chemisch bestendige membraanpomp.
De olievrije werking voorkomt verontreiniging door pompolie.
De pomp is geschikt voor het verwerken van chemische dampen en oplosmiddelen.
De variabele snelheid beperkt de mechanische belasting tijdens het proces.
Dit draagt bij aan een lange levensduur van de membranen.
Bescherming en oplosmiddelterugwinning
Een glazen inlaatscheider met beschermende coating voorkomt dat vloeistofdruppels de pomp bereiken.
Ook vaste deeltjes worden hierdoor uit de gasstroom gehouden.
Dit beschermt de pomp en verlengt de levensduur.
De geïntegreerde uitlaatcondensor zorgt voor een zeer hoge oplosmiddelterugwinning.
Voor optimale werking wordt de condensor aangesloten op gekoeld water.
Een recirculatiekoeler kan hiervoor eveneens worden gebruikt.
Hierdoor kunnen oplosmiddelen efficiënt worden opgevangen en opnieuw worden gebruikt.
Dit beperkt emissies en ondersteunt een duurzamere laboratoriumwerking.
Toepassingen
De PC 3003 VARIO select is geschikt voor veeleisende chemische laboratoriumprocessen.
Rotatieverdamping
Vacuümconcentratie
Vacuümdrogen
Verdamping van hoogkokende oplosmiddelen
Verdamping bij lage temperaturen
Geautomatiseerde destillatie
Chemische synthese
Vacuümprocessen met condensabele dampen
Laboratoriumtoepassingen met hoge eisen aan procesregeling
VACUU·LAN vacuümnetwerken
VACUU·LAN vacuümnetwerken
Technische gegevens
Product: PC 3003 VARIO select
Pompcapaciteit bij 50 Hz: 2,8 m³/h
Pompcapaciteit bij 60 Hz: 1,65 cfm
Eindvacuüm: 0,6 mbar / 0,45 Torr
Eindvacuüm met gasballast: 1,5 mbar / 1,12 Torr
Aantal pompkoppen: 4
Aantal pomptrappen: 4
Vacuümregeling: VACUU·SELECT
Max. tegendruk: 1,1 bar absoluut
Inlaataansluiting: slangtule DN 8–10 mm
Uitlaataansluiting: slangtule DN 8–10 mm
Koelwateraansluiting: 2 × slangtule DN 6–8 mm
Nominaal motorvermogen: 0,53 kW
Beschermingsklasse: IP20
Afmetingen (L × B × H): 419 × 243 × 457 mm
Gewicht: 21,1 kg
Geluidsniveau: 43 dBA
Bedrijfstemperatuur: 10 tot 40 °C
Opslagtemperatuur: -10 tot 60 °C
Max. tegendruk: 1,1 bar absoluut
ATEX: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer
NRTL: nee
Netspanning: 200–230 V
Netfrequentie: 50–60 Hz
Interfaces: Ethernet RJ45, Modbus TCP, USB Type A en RS-232 via adapter
Levering
De PC 3003 VARIO select wordt compleet gemonteerd en gebruiksklaar geleverd.
De geïntegreerde VACUU·SELECT controller maakt onderdeel uit van het systeem.
Een handleiding wordt meegeleverd.
Integratie in een VACUU·LAN vacuümnetwerk
De PC 3003 VARIO select kan worden geïntegreerd in een VACUU·LAN vacuümnetwerk.
VACUU·LAN maakt centrale vacuümvoorziening mogelijk op meerdere laboratoriumwerkplekken.
Via afzonderlijke VACUU·LAN-aansluitingen kan het vacuüm dichtbij de toepassing worden geregeld.
Dit beperkt lange vacuümslangen en zorgt voor een overzichtelijke laboratoriuminstallatie.
De centrale vacuümpomp kan hierdoor meerdere toepassingen binnen het laboratorium ondersteunen.
De vraag naar vacuüm wordt per werkplek geregeld en afgestemd op de toepassing.
De PC 3003 VARIO select combineert deze netwerkfunctie met automatische VARIO-vacuümregeling.
Hierdoor ontstaat een flexibele oplossing voor laboratoria met meerdere vacuümtoepassingen.
VACUU·LAN voor efficiënt laboratoriumgebruik
Een VACUU·LAN netwerk helpt om vacuümvoorzieningen centraal te organiseren.
Dat kan ruimte besparen en het aantal afzonderlijke vacuümpompen verminderen.
De combinatie met VARIO-techniek zorgt bovendien voor een efficiënte energiebenutting.
De pomp past de capaciteit automatisch aan de actuele vacuümvraag aan.
Welke pomp heb je dan nodig voor een VACUU·LAN vacuümnetwerk?
Bij een VACUUBRAND VACUU·LAN vacuümnetwerk bestaat er geen vaste eis van "x m³/uur per afnamepunt". Het benodigde zuigvermogen hangt af van de toepassing (filtratie, rotatieverdamper, aspiratie, etc.) en van het aantal gelijktijdig gebruikte aansluitingen.
VACUUBRAND levert voor kleine VACUU·LAN-netwerken pompen van ca. 2,0 tot 4,6 m³/h voor meerdere werkstations, en zelfs een voorgemonteerd mini-netwerk met 3 afnamepunten.
Als vuistregel voor laboratoriumontwerp kun je aanhouden:
Lichte toepassingen / algemeen vacuümpunt: 0,5 tot 1 m³/h per afnamepunt
Filtratie en algemene chemische toepassingen: 1 tot 2 m³/h per afnamepunt
Zwaardere toepassingen (bijv. grotere filtraties of verdamping): 2 m³/h of meer per afnamepunt
Praktisch betekent dit dat een netwerk met:
1 afnamepunt vaak voldoende heeft aan 1 à 2 m³/h
3 gelijktijdige afnamepunten typisch 3 à 6 m³/h vraagt
5 afnamepunten vaak 5 à 10 m³/h nodig heeft
VACUU·LAN-systemen zijn echter gebaseerd op gelijktijdigheidsfactoren; je dimensioneert de pomp meestal niet op het maximale verbruik van alle punten tegelijk.
Advies en service van Dijkstra Vereenigde
De juiste vacuümpomp hangt af van toepassing, oplosmiddel en gewenste procesdruk.
Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-oplossing voor het laboratorium.
Ook bestaande vacuümsystemen kunnen worden beoordeeld op prestaties en uitbreidingsmogelijkheden.
De technische service ondersteunt bij onderhoud, reparaties en originele onderdelen.
Zo blijft het systeem betrouwbaar en blijft de uptime van het laboratorium hoog.
