Vacuubrand PC3010 VARIO Select 0,6mbar 13,0 m3/h
Art.Nr.
L0625744850
Vacuubrand PC3010 VARIO Select 0,6mbar 13,0 m3/h
Art.Nr.
L0625744850
Chemiemembraanpomp & Vacuu Select vacuümcontroller opstelling
Opvangkolf zuigzijde en uitlaat & emmissiekoeler
Eindvacuüm: 0,6 mbar
Pompsnelheid: 13,0 m3/h
Vermogen (max): 530 Watt
Afmetingen (lxbxh): 616 x 387 x 450 mm
Gewicht: 27 kg
Aansluiting inlaat: kleinflens aansluiting DN 25
Aansluiting uitlaat: slangaansluiting Ø 10mm
Aansluiting emmissiekoeler: 2 x slangaansluiting Ø 6-8 mm
Geschikt voor VACUU·LAN vacuümnetwerken
Sorry, dit product kunt u niet toevoegen aan uw winkelwagen.
- Vacuubrand PC3010 NT Vario
| Merk | Vacuubrand |
|---|---|
| Zuigvermogen in m3/h | 13 |
| Eindvacuüm mbar | 0,60 |
| Uitvoering pomp | chemisch bestendig |
| Vacuümregeling | digitaal |
| Afscheider zuigzijde | Ja |
| Condenser uitlaat | Ja |
- Automatische vacuümregeling met VACUU·SELECT voor reproduceerbare processen
- Hoge pompcapaciteit van 8,5 m³/u voor grotere verdampings- en droogtoepassingen
- Automatische kookpuntdetectie voor kortere procestijden
- Hoge chemische bestendigheid en efficiënte oplosmiddelterugwinning
- Hogere investering dan handmatig geregelde vacuümsystemen

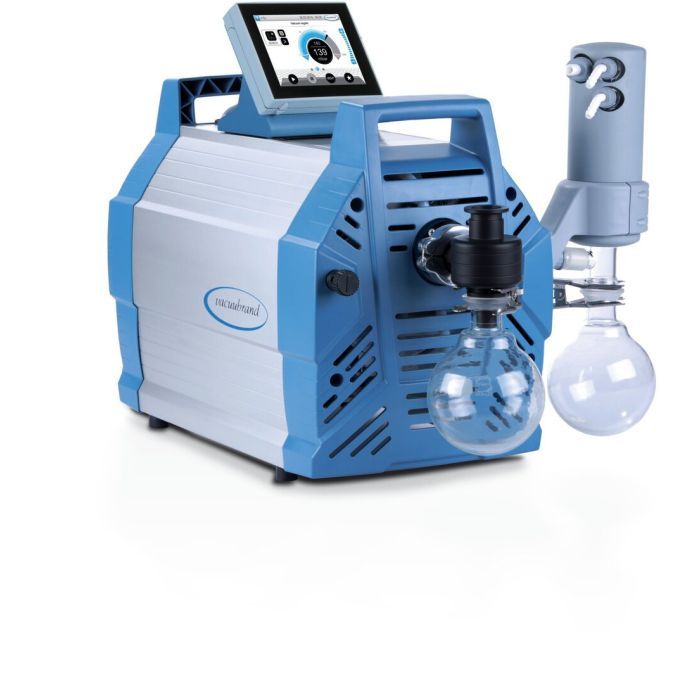

VACUUBRAND PC 3010 NT VARIO select
De VACUUBRAND PC 3010 NT VARIO select is een krachtige chemie vacuümpomp voor veeleisende laboratoriumprocessen.
De pomp levert maximaal 12,8 m³/h en bereikt een eindvacuüm van 0,6 mbar. Daarmee is deze uitvoering geschikt voor grote hoeveelheden oplosmiddelen en processen met hoogkokende stoffen.
Krachtig vacuüm voor veeleisende processen
De PC 3010 NT VARIO select heeft acht pompkoppen en vier trappen. De combinatie van hoge pompsnelheid en diep vacuüm maakt de pomp geschikt voor grotere vacuümsystemen.
De pomp is onder andere geschikt voor grote rotatieverdampers, vacuümdroogovens en destillatiekolommen. Ook in miniplants, kilolabs en scale-up omgevingen wordt deze configuratie toegepast.
Nauwkeurige VACUU·SELECT regeling
De geïntegreerde VACUU·SELECT controller biedt een overzichtelijke grafische interface. Veel voorkomende laboratoriumprocessen zijn direct beschikbaar.
Voor eenvoudige processen kan een handmatig drukinstelpunt worden gebruikt. Complexere processen kunnen automatisch worden uitgevoerd.
Met de applicatie-editor zijn eigen processen eenvoudig samen te stellen. Ook geautomatiseerde destillaties zijn mogelijk.
Bij oplosmiddelverdamping detecteert de controller continu het kookpunt. De vacuümdruk wordt vervolgens automatisch aangepast aan het proces.
VARIO regeling voorkomt overbodig pompen
De VARIO-regeling past het motortoerental continu aan de actuele behoefte aan. De pomp draait daardoor alleen zo snel als nodig is.
Dit helpt bumping en schuimvorming tijdens verdamping te voorkomen. Tegelijkertijd blijft het energieverbruik laag.
De lagere belasting draagt bovendien bij aan langere onderhoudsintervallen en een lange levensduur van de membranen.
Efficiënte terugwinning van oplosmiddelen
De PC 3010 NT VARIO select heeft een glazen inlaatafscheider met een robuuste beschermende coating. Deze afscheider voorkomt dat vloeistofdruppels en deeltjes de pomp bereiken.
Aan de uitlaatzijde bevindt zich een dampcondensor. Met gekoeld water of een circulatiekoeler kunnen oplosmiddeldampen vrijwel volledig worden teruggewonnen.
Dit beperkt emissies en maakt hergebruik van oplosmiddelen mogelijk.
Toepassingen
De PC 3010 NT VARIO select is geschikt voor onder andere:
Grote rotatieverdampers
Vacuümdroogovens
Destillatiekolommen
Geautomatiseerde destillatie
Verdamping van grote hoeveelheden oplosmiddelen
Verdamping van hoogkokende oplosmiddelen
Miniplants en kilolabs
Scale-up processen
Chemische synthese
Vacuümprocessen met hoge pompcapaciteit
VACUU·LAN vacuümnetwerken
Technische gegevens
Pompsnelheid bij 50 Hz: 12,8 m³/h
Pompsnelheid bij 60 Hz: 7,5 cfm
Eindvacuüm: 0,6 mbar / 0,45 Torr
Eindvacuüm met gasballast: 1,2 mbar / 0,9 Torr
Aantal pompkoppen: 8
Aantal trappen: 4
Vacuümregeling: VACUU·SELECT
Inlaataansluiting: kleine flens KF DN25 / slangtule DN15 mm
Uitlaataansluiting: slangtule DN8–10 mm
Koelaansluiting: 2 × slangtule DN6–8 mm
Motorvermogen: 0,53 kW
Beschermingsklasse: IP40
Afmetingen (L × B × H): 616 × 387 × 450 mm
Gewicht: 29,7 kg
Geluidsniveau: 47 dBA
Maximale tegendruk: 1,1 bar absoluut
Gebruikstemperatuur: 10 tot 40 °C
Opslagtemperatuur: -10 tot 60 °C
ATEX: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer
NRTL: nee
Voedingsspanning: 200–230 V
Frequentie: 50–60 Hz
De PC 3010 NT VARIO select wordt compleet gemonteerd en gebruiksklaar geleverd, inclusief handleiding.
Integratie in een VACUU·LAN vacuümnetwerk
De PC 3002 VARIO select kan worden geïntegreerd in een VACUU·LAN vacuümnetwerk.
VACUU·LAN maakt centrale vacuümvoorziening mogelijk op meerdere laboratoriumwerkplekken.
Via afzonderlijke VACUU·LAN-aansluitingen kan het vacuüm dichtbij de toepassing worden geregeld. Dit beperkt lange vacuümslangen en zorgt voor een overzichtelijke laboratoriuminstallatie.
De centrale vacuümpomp kan hierdoor meerdere toepassingen binnen het laboratorium ondersteunen.
De vraag naar vacuüm wordt per werkplek geregeld en afgestemd op de toepassing.
De PC 3002 VARIO select combineert deze netwerkfunctie met automatische VARIO-vacuümregeling.
Hierdoor ontstaat een flexibele oplossing voor laboratoria met meerdere vacuümtoepassingen.
VACUU·LAN voor efficiënt laboratoriumgebruik
Een VACUU·LAN netwerk helpt om vacuümvoorzieningen centraal te organiseren.
Dat kan ruimte besparen en het aantal afzonderlijke vacuümpompen verminderen.
De combinatie met VARIO-techniek zorgt bovendien voor een efficiënte energiebenutting.
De pomp past de capaciteit automatisch aan de actuele vacuümvraag aan.
Welke pomp heb je dan nodig voor een VACUU·LAN vacuümnetwerk?
Bij een VACUUBRAND VACUU·LAN vacuümnetwerk bestaat er geen vaste eis van "x m³/uur per afnamepunt". Het benodigde zuigvermogen hangt af van de toepassing (filtratie, rotatieverdamper, aspiratie, etc.) en van het aantal gelijktijdig gebruikte aansluitingen.
VACUUBRAND levert voor kleine VACUU·LAN-netwerken pompen van ca. 2,0 tot 4,6 m³/h voor meerdere werkstations, en zelfs een voorgemonteerd mini-netwerk met 3 afnamepunten.
Als vuistregel voor laboratoriumontwerp kun je aanhouden:
Lichte toepassingen / algemeen vacuümpunt: 0,5 tot 1 m³/h per afnamepunt
Filtratie en algemene chemische toepassingen: 1 tot 2 m³/h per afnamepunt
Zwaardere toepassingen (bijv. grotere filtraties of verdamping): 2 m³/h of meer per afnamepunt
Praktisch betekent dit dat een netwerk met:
1 afnamepunt vaak voldoende heeft aan 1 à 2 m³/h
3 gelijktijdige afnamepunten typisch 3 à 6 m³/h vraagt
5 afnamepunten vaak 5 à 10 m³/h nodig heeft
VACUU·LAN-systemen zijn echter gebaseerd op gelijktijdigheidsfactoren; je dimensioneert de pomp meestal niet op het maximale verbruik van alle punten tegelijk.
Advies en service van Dijkstra Vereenigde
De juiste vacuümpomp hangt af van toepassing, oplosmiddel en gewenste procesdruk.
Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-oplossing voor het laboratorium.
Ook bestaande vacuümsystemen kunnen worden beoordeeld op prestaties en uitbreidingsmogelijkheden.
De technische service ondersteunt bij onderhoud, reparaties en originele onderdelen.
Zo blijft het systeem betrouwbaar en blijft de uptime van het laboratorium hoog.
Dijkstra Vereenigde, alles voor een perfect draaiend lab.
