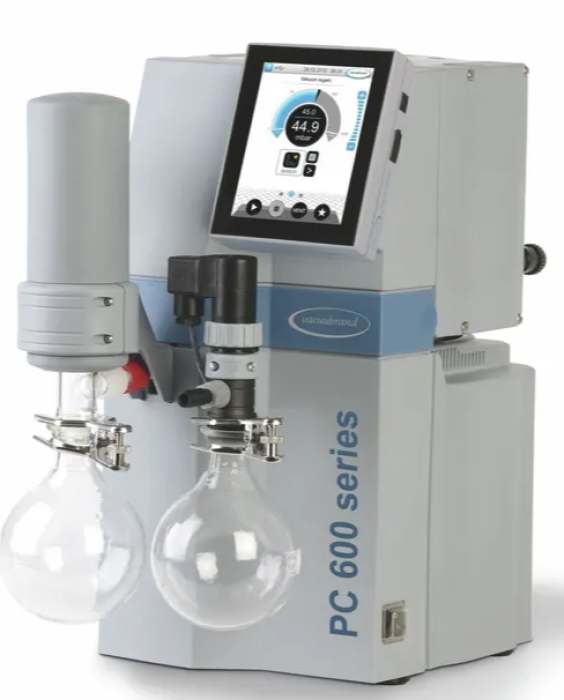

Vacuubrand PC611 Select chemie opstelling 1,5 mbar 3,4 m3/h

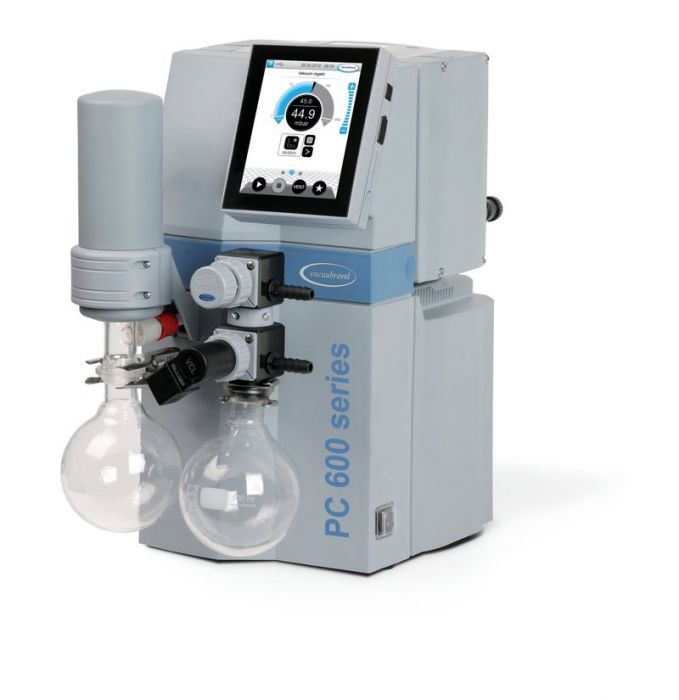

VACUUBRAND PC 611 select

De VACUUBRAND PC 611 select is een complete chemie vacuümpomp voor twee gelijktijdige vacuümprocessen. Beide toepassingen kunnen met één pomp worden uitgevoerd.

De pomp is gebaseerd op de krachtige MD 4C NT chemie membraanpomp. Met 3,4 m³/h en een eindvacuüm van 1,5 mbar is de pomp geschikt voor veeleisende toepassingen.

Twee vacuümprocessen met één pomp

De PC 611 select heeft twee onafhankelijke vacuümaansluitingen. Hierdoor kunnen twee processen gelijktijdig worden uitgevoerd.

De eerste aansluiting wordt elektronisch geregeld via de VACUU·SELECT controller. De tweede aansluiting wordt handmatig geregeld met een membraanventiel.

Beide vacuümaansluitingen hebben een geïntegreerde terugslagklep. Deze voorkomt onderlinge beïnvloeding en kruisverontreiniging tussen beide processen.

De PC 611 select is daardoor een ruimtebesparende oplossing voor laboratoria met meerdere vacuümtoepassingen.

Intelligente VACUU·SELECT regeling

De geïntegreerde VACUU·SELECT controller heeft een overzichtelijke grafische interface. Veel voorkomende laboratoriumtoepassingen zijn vooraf ingesteld.

Een handmatige instelwaarde is geschikt voor eenvoudige processen. Met de applicatie-editor kunnen eigen procesverlopen worden samengesteld.

Bij oplosmiddelverdamping detecteert de controller automatisch de kookdruk. Daarna schakelt de regeling over naar tweepuntsregeling.

Hierdoor blijft de druk stabiel zodra het kookpunt wordt bereikt. Dit ondersteunt reproduceerbare en gecontroleerde processen.

Krachtige MD 4C NT chemie membraanpomp

De MD 4C NT heeft vier pompkoppen en drie trappen. De maximale pompsnelheid bedraagt 3,4 m³/h bij 50 Hz.

Het eindvacuüm bedraagt 1,5 mbar. Met gasballast bedraagt het eindvacuüm 3 mbar.

De olievrije membraanpomp is geschikt voor chemisch agressieve gassen en dampen. De combinatie van hoge pompsnelheid en diep vacuüm maakt de pomp geschikt voor veeleisende processen.

Bescherming en oplosmiddelterugwinning

De glazen inlaatafscheider heeft een robuuste beschermende coating. Deze houdt deeltjes en vloeistofdruppels tegen voordat deze de pomp bereiken.

Aan de uitlaatzijde bevindt zich een emissiecondensor. Deze maakt vrijwel volledige terugwinning van oplosmiddeldampen mogelijk.

De condensor kan worden gekoeld met gekoeld water of een circulatiekoeler. Hierdoor kunnen oplosmiddelen efficiënt worden teruggewonnen en hergebruikt.

Toepassingen

De PC 611 select is geschikt voor onder andere:

Twee gelijktijdige vacuümprocessen

Rotatieverdampers

Vacuümconcentratoren

Vacuümdroogovens

Verdamping van oplosmiddelen

Geautomatiseerde destillatie

Chemische synthese

Processen met hoogkokende oplosmiddelen

De PC 611 select is vooral interessant wanneer meerdere veeleisende vacuümprocessen naast elkaar moeten worden uitgevoerd.

Technische gegevens

Pompsnelheid bij 50 Hz: 3,4 m³/h

Pompsnelheid bij 60 Hz: 2,2 cfm

Eindvacuüm: 1,5 mbar / 1,1 Torr

Eindvacuüm met gasballast: 3 mbar / 2,2 Torr

Aantal pompkoppen: 4

Aantal trappen: 3

Vacuümregeling: VACUU·SELECT

Inlaataansluitingen: 2 × slangtule DN 8–10 mm

Uitlaataansluiting: slangtule DN 8–10 mm

Koelwateraansluiting: 2 × slangtule DN 6–8 mm

Motorvermogen: 0,25 kW

Motortoerental: 1500/1800 min⁻¹ bij 50/60 Hz

Beschermingsklasse: IP20

Afmetingen (L × B × H): 435 × 243 × 457 mm

Gewicht: 21,3 kg

Geluidsniveau: 45 dBA

ATEX: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer

NRTL: nee

Voedingsspanning: 230 V

Frequentie: 50–60 Hz

Maximale uitlaatdruk: 1,1 bar absoluut

Gebruikstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

Interfaces: Ethernet RJ45 met Modbus TCP, USB Type A en RS-232 via adapter

De PC 611 select wordt compleet gemonteerd en gebruiksklaar geleverd, inclusief handleiding.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van het proces, de oplosmiddelen en het gewenste vacuümniveau. Dijkstra Vereenigde adviseert bij het kiezen van een passende VACUUBRAND oplossing.

Ook na levering blijft technische ondersteuning beschikbaar. De technische service helpt bij onderhoud, storingen en het vervangen van originele membranen en ventielen.

Zo blijft de vacuümvoorziening betrouwbaar en blijft het laboratorium maximaal beschikbaar.
